Raspberry Pi Compute Module 4 Nano Base Board (A) (21634)

Raspberry Pi Compute Module 4 - не входит в комплект поставки!

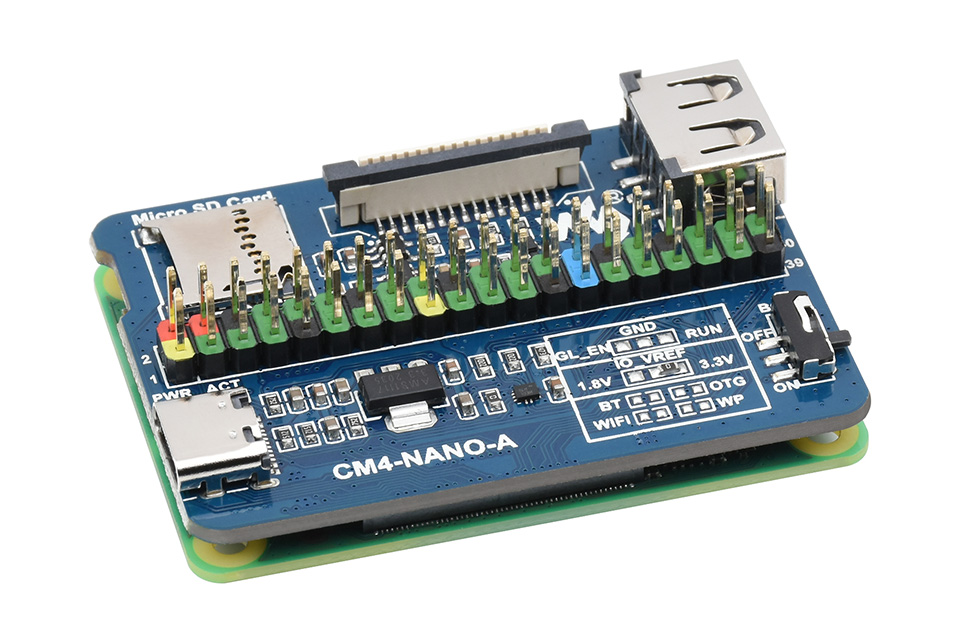

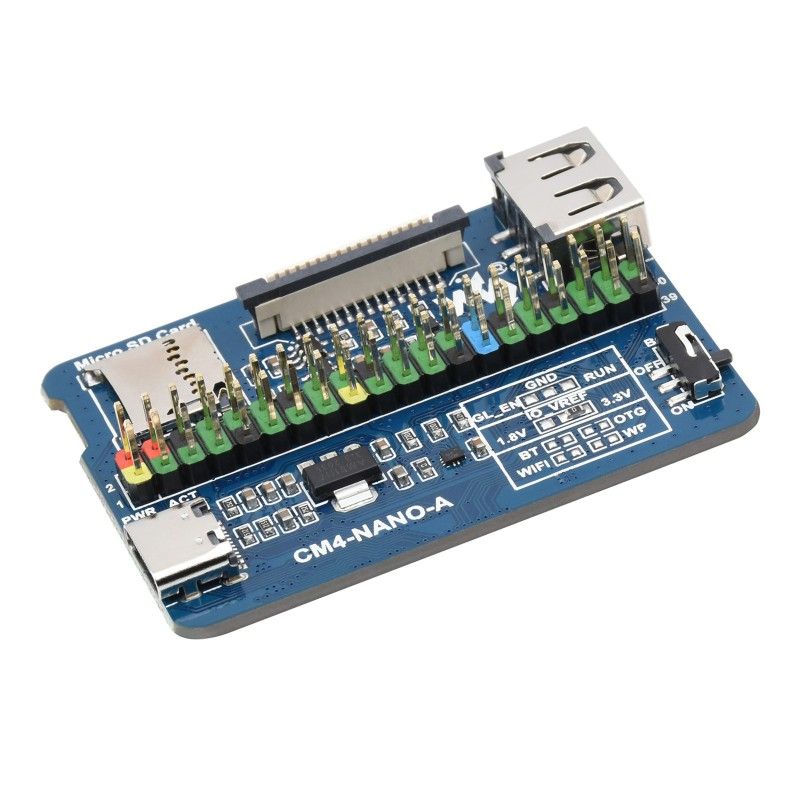

Raspberry Pi Compute Module 4 Nano Base Board (A) (21634) - это базовая плата для Compute Module 4 Lite/eMMC, подходящая для оценки работы вычислительного модуля Raspberry Pi CM4 или для его интеграции в конечные продукты. Nano Base Board имеет габариты именно вычислительного модуля. В комплекте поставки имеется штыревой 40-pin GPIO разъем, который может быть распаян на плате для удобства пользования, но не установлен по умолчанию из соображений снижения габаритов платы.

Технические характеристики:

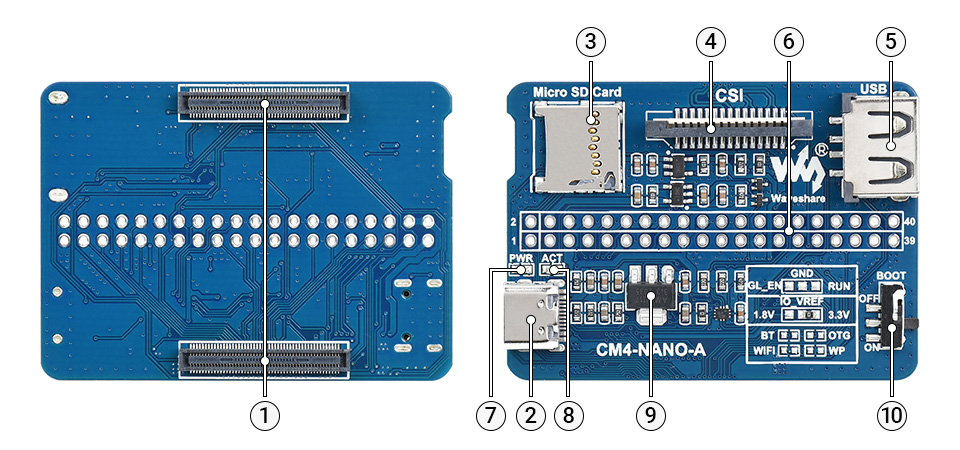

Интерфейсы:

1. Разъем CM4 подходит для всех вариантов Compute Module 4
2. Разъем USB Type-C для питания/программирования (питание 5 В или используется для записи eMMC)
3. Гнездо для карты Micro SD для подключения карты Micro SD с предварительно записанным образом (ТОЛЬКО для Lite версии)
4. Разъем CSI. Интерфейс камеры MIPI CSI
5. Разъем USB2.0 для подключения различных устройств USB
6. Разъем 40PIN GPIO для подключения различных плат расширения
7. Индикатор PWR. Состояние питания CM4
8. Индикатор ACT. CM4 рабочее состояние
9. AMS1117-3.3
10. Переключатель BOOT
ON: переключает USB на интерфейс типа C, переходит в режим загрузки после включения (настроен как диск большой емкости через загрузку RPI)
OFF: переключает USB на интерфейс типа A, не переходит в режим загрузки при включении (загружается с карты eMMC или Micro SD)

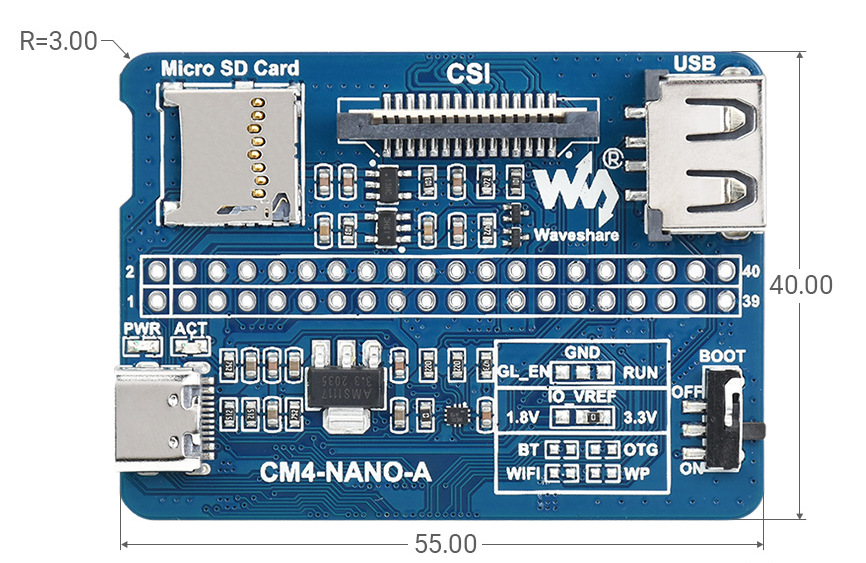

Габаритные размеры: 55 мм × 40 мм

Информация для разработчиков (Wiki): CM4-NANO-A

В комплект поставки входит:

1. CM4-NANO-А x1
2. 2*20PIN прямой разъём с цветовой маркировкой x1

1. 2.

Вес: 0.014 кг
