Raspberry Pi Compute Module 4 I/O Binocular Camera Base Board (21153)

Raspberry Pi Compute Module 4 I/O Binocular Camera Base Board (21153) - модуль бинокулярной камеры для вычислительного модуля Raspberry Pi 4. Он подходит как для оценки работы Raspberry Pi CM4, так и для интеграции в конечные продукты. Он предназначен для использования в приложениях ИИ, таких как Vision Robots, проекты Depth Vision, проекты Stereo Vision...

Примеры использования:

Обнаружение и распознавание автомобилей, неавтомобилей, пешеходов, дорожных знаков, дорожных событий...

Распознавание и ранжирование транспортных средств и дорожных условий, распознавание статуса водителя и предоставление интеллектуальной помощи.

Подходит для обучающих соревнований, таких как роботизированное зрение, OpenCV, проекты AI IoT, программирование на Python и т. д.

Используется в области промышленных роботов, обеспечивая такие функции робота, как идентификация цели, позиционирование, измерение размера, бинокулярное картографирование глубины, навигация...

Подключение к вычислительному модулю CM4 производится через стандартный разъем CM4, совместимый с вычислительным модулем 4 Lite/вариант EMMC (вычислительный модуль Raspberry Pi CM4 в комплект поставки не входит).

Основные особенности:

• Разъём CM4 подходит для всех вариантов Compute Module 4
• Разъём Gigabit Ethernet RJ45
• Разъём USB 2.0 × 1
• Разъем FFC HDMI, PCIe и USB Разъем FFC × 1
• Разъем GPIO FFC × 1
• Двойная камера 8MP
• датчик IMX219
• разрешение 3280 × 2464 (на канал)
• Размер КМОП 1/4 дюйма
• диафрагма F2.4
• фокусное расстояние 2,6 мм
• FOV 83/73/50 градусов (диагональ/горизонт/вертикаль)
• искажение < 1%
• базовая длина 60 мм
• Видео HDMI × 1, поддерживает вывод 4K 30fps
• Слот карты памяти MicroSD для вариантов Compute Module 4 Lite (без eMMC)
• Питание 5 В/2,5 А
• Размеры 85,0 × 51,5 мм

Широкий выбор интерфейсов.

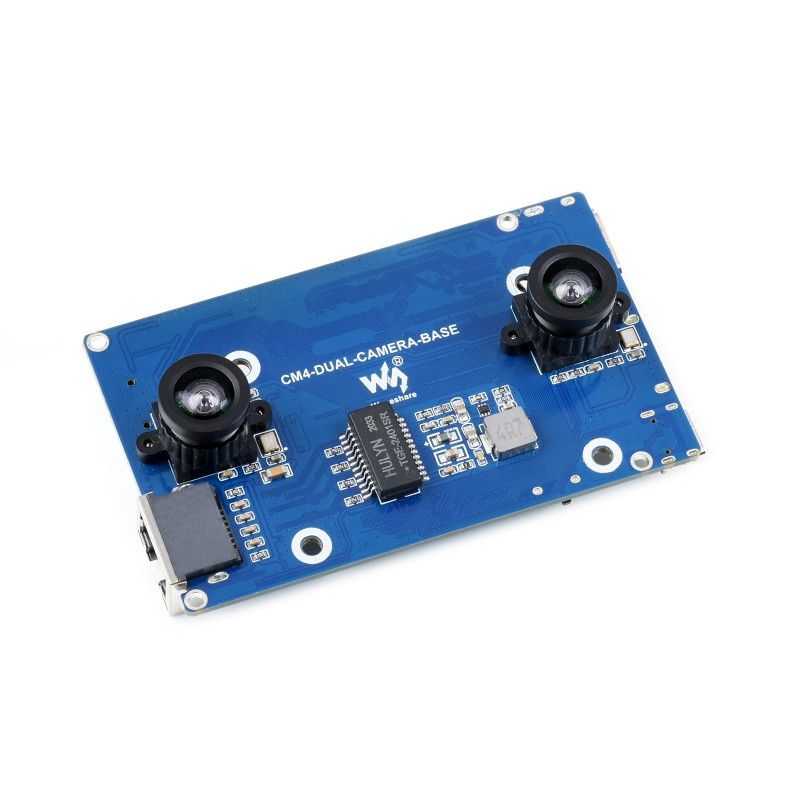

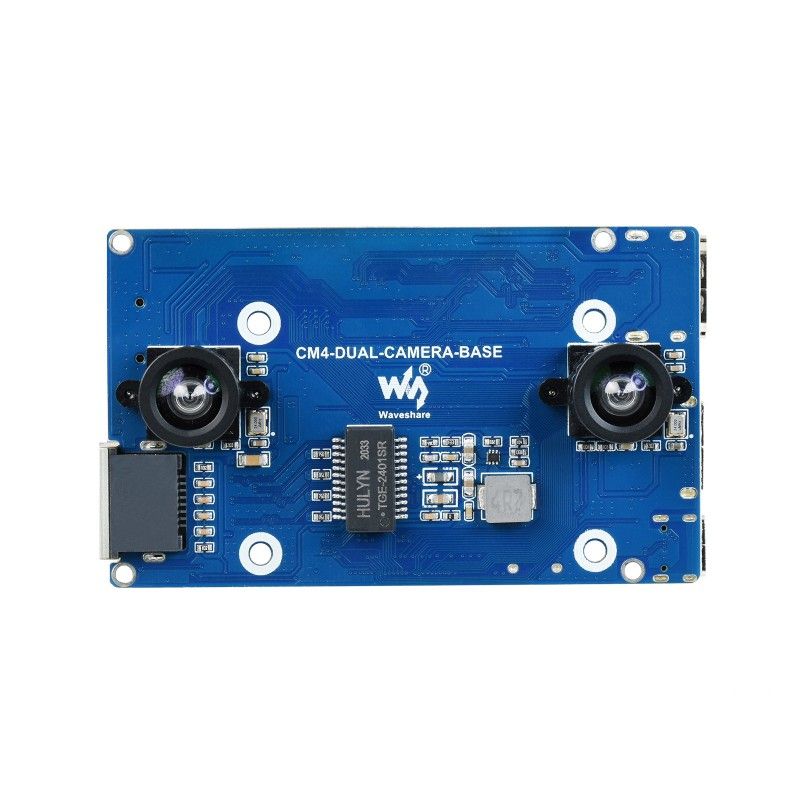

Элементы платы:

1. Разъём СМ4 подходит для всех вариантов Compute Module 4
2. Разъем HDMI поддерживает вывод 4K 30 кадров в секунду
3. Порт USB 2.0 для подключения различных USB-устройств
4. Питание и USB: разъем USB-C, источник питания постоянного тока 5 В или порт USB для программирования
5. Выбор загрузки
   ON: CM4 будет загружаться с интерфейса USB-C.
   OFF: CM4 будет загружаться с карты eMMC или Micro SD.
6. Индикатор состояния СМ4
   PWR: индикатор питания Raspberry Pi
   ACT: индикатор рабочего состояния Raspberry Pi
7. RJ45 Гигабитный 10/100/1000M совместимый Ethernet
8. Слот для подключения карты Micro SD с предварительно записанным образом (ТОЛЬКО вариант Lite)
9. Разъем GPIO FFC для расширения 40PIN GPIO
10. Разъемы HDMI, PCIe и USB FFC для расширения HDMI1, PCIe, USB
11. Двойные камеры IMX219, 8 МП

Габаритные размеры: 85мм х 51,5мм

Информация для разработчиков (Wiki): CM4-DUAL-CAMERA-BASE

В комплекте поставки:

1. Плата Dual camera base х1
2. Набор крепежа x1

1.2.

Вес: 0.045 kg
