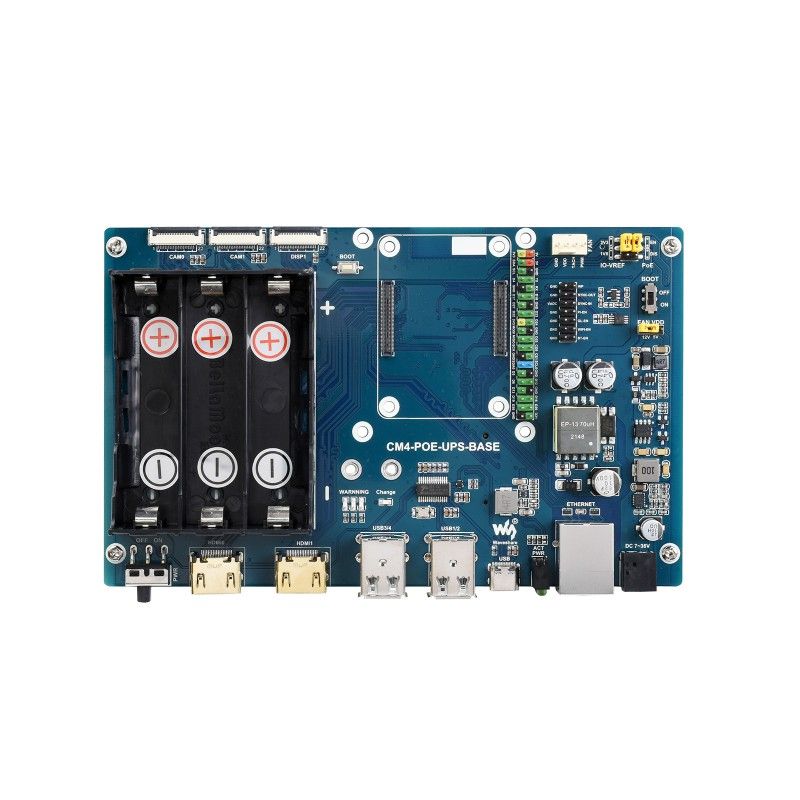

Raspberry Pi Compute Module 4 PoE UPS Base Board (22849)

Raspberry Pi Compute Module 4 - не входит в комплект поставки!

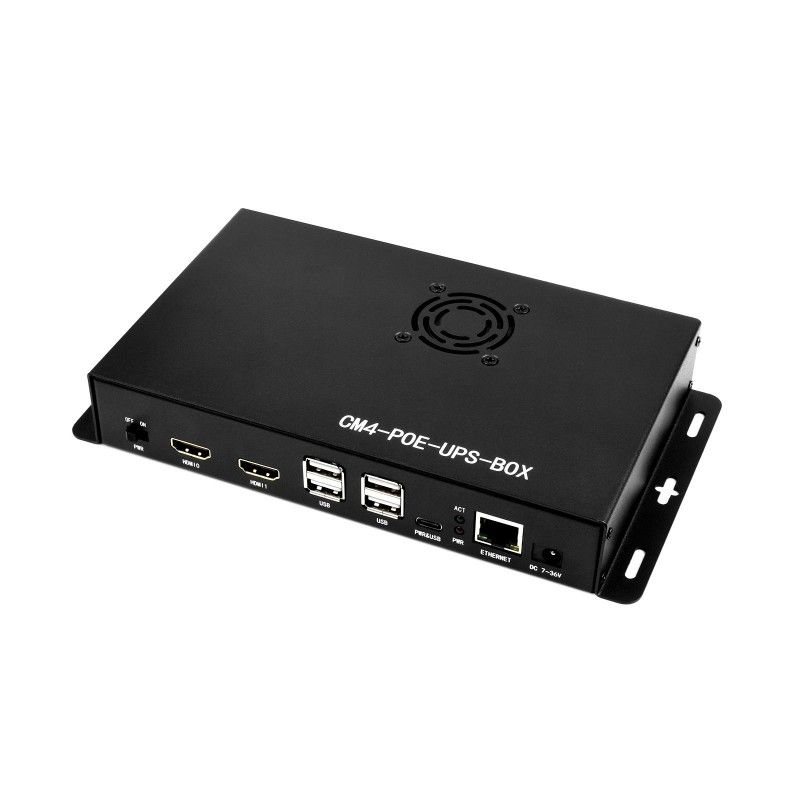

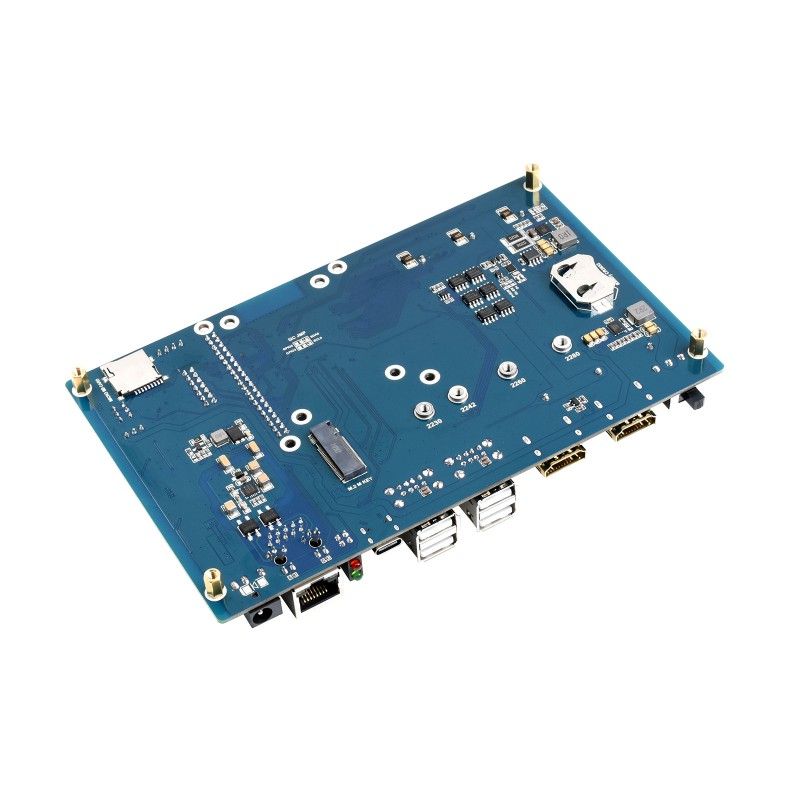

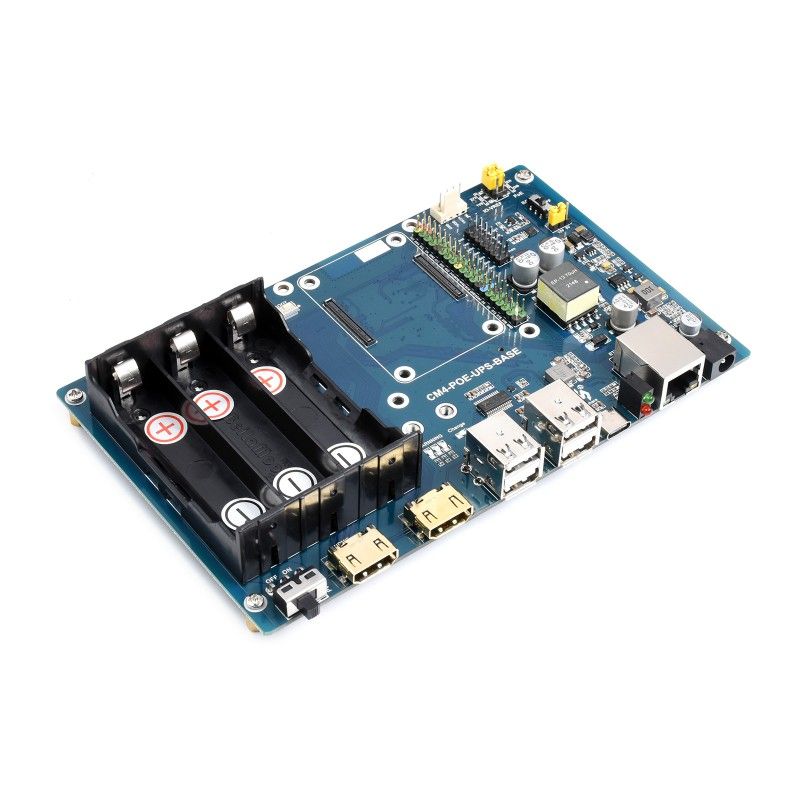

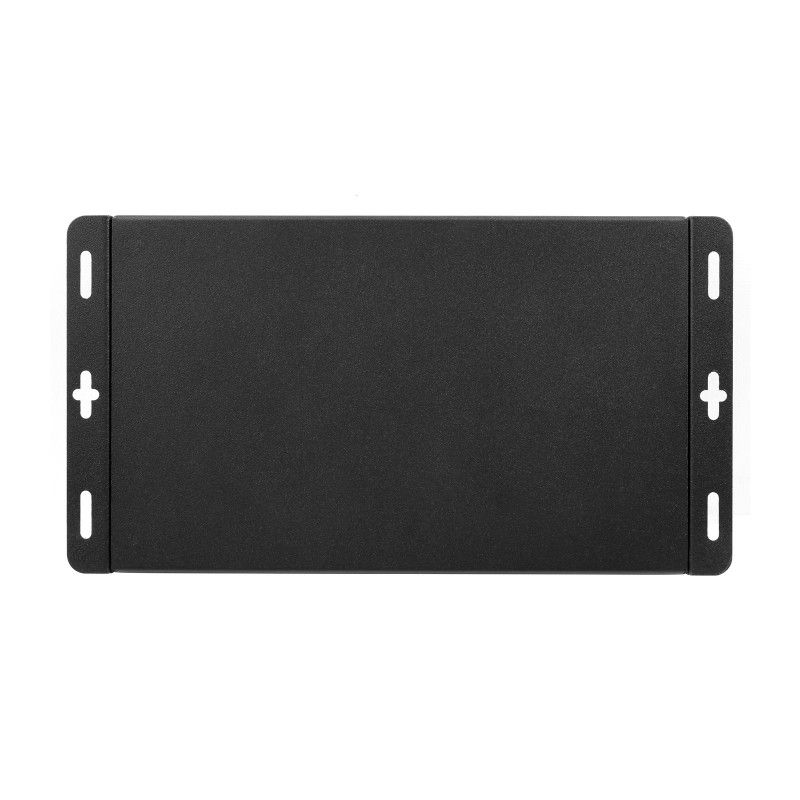

Raspberry Pi Compute Module 4 PoE UPS Base Board (22849) - это базовая плата с источником бесперебойного питания и PoE, разработанная для вычислительного модуля Raspberry Pi CM4, подходит для оценки работы вычислительного модуля Raspberry Pi CM4 или для его интеграции в конечные продукты. Она способна одновременно заряжать батареи и обеспечивать выходную мощность для системы от внешнего источника питания. Система автоматически переключается на выход от батарей, если внешний источник питания недоступен и поддерживает бесперебойную работу системы. Плата размещена в металлическом защитном корпусе, разработанном для этой модели платы. Корпус имеет отверстия для удобного монтажа на стену.

Внимание! Все посторонние устройства, кабели, аккумуляторы и модули приведены только для демонстрации и не входят в комплект поставки.

Подходит для приложений Raspberry Pi, требующих бинокулярного зрения или другого промышленного контекста и т.п.

Технические характеристики:

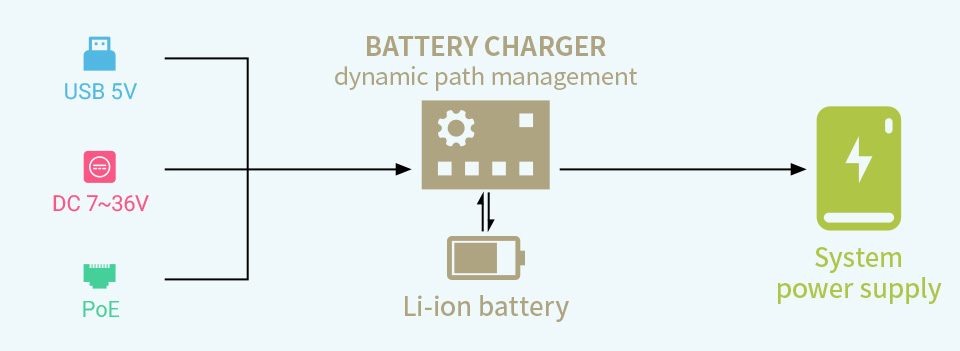

Динамическое управление вариантами питания:

• Три варианта внешнего источника питания: интерфейс USB, постоянный ток с широким напряжением и PoE

• При подключении к внешнему источнику питания система питается, а батарея заряжается одновременно. Батарея будет отключена после полной зарядки, чтобы избежать снижения срока службы батареи из-за частого заряда/разряда.

• Когда внешнего источника питания недостаточно, батарея обеспечит выходную мощность вместе с внешним источником питания одновременно для обеспечения нормальной работы системы.

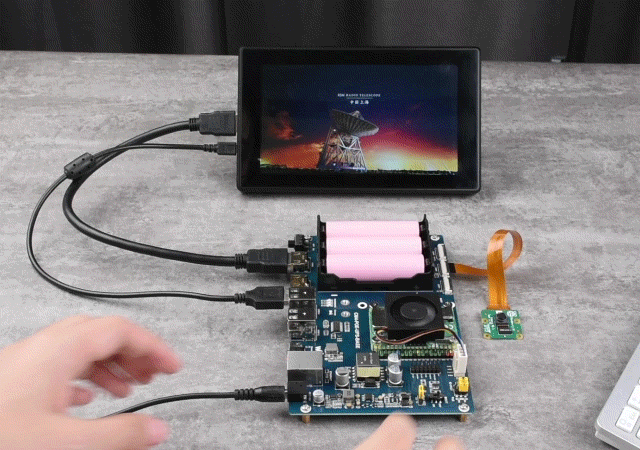

• Когда подключен внешний источник питания, система будет продолжать работать в нормальном режиме, даже если батарея выйдет из строя или ее вынут. При отключении внешнего источника питания она автоматически переключается на выход от батарей, не прерывая работу системы

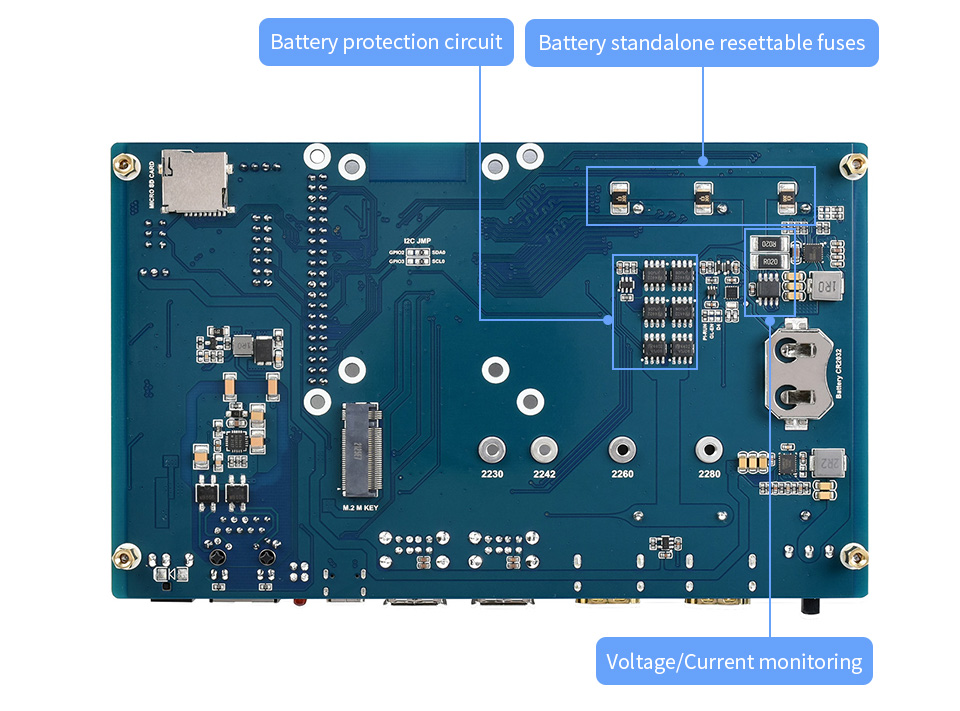

  Плата оснащена схемами защиты от перезаряда/разряда, превышения тока, короткого замыкания и защиты от обратной полярности и автономным предохранителем для каждой батареи.

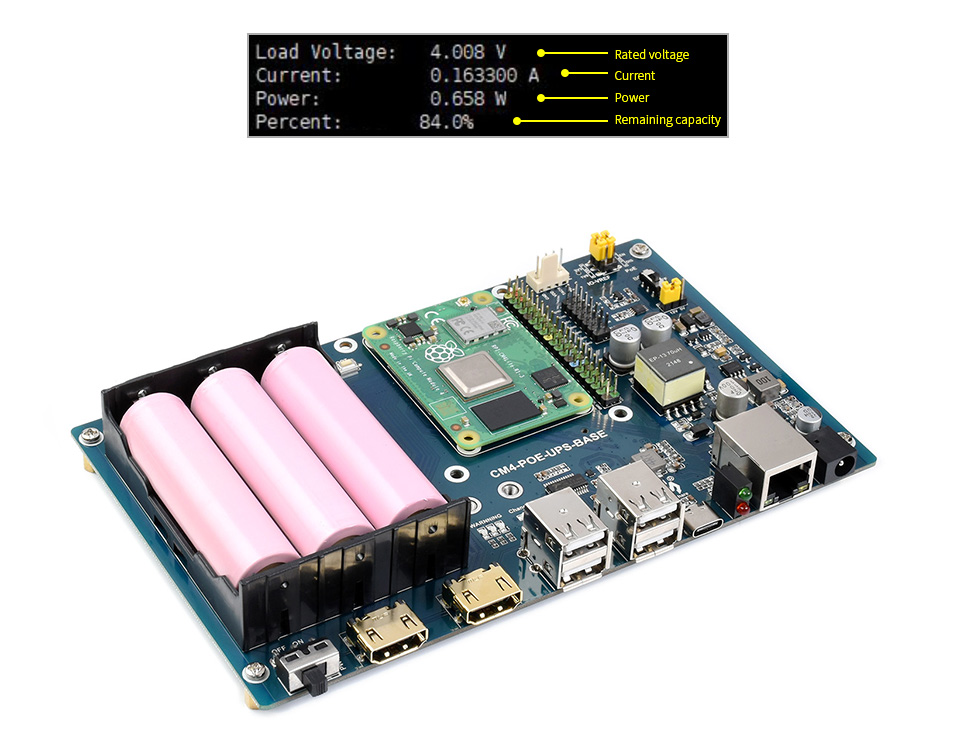

Плата имеет встроенную систему мониторинга напряжения, тока, мощности и остаточной емкости аккумуляторов через I2C в реальном времени. Когда напряжение падает слишком низко, можно правильно сохранить файлы, а затем программно отключить систему, чтобы избежать потери данных.

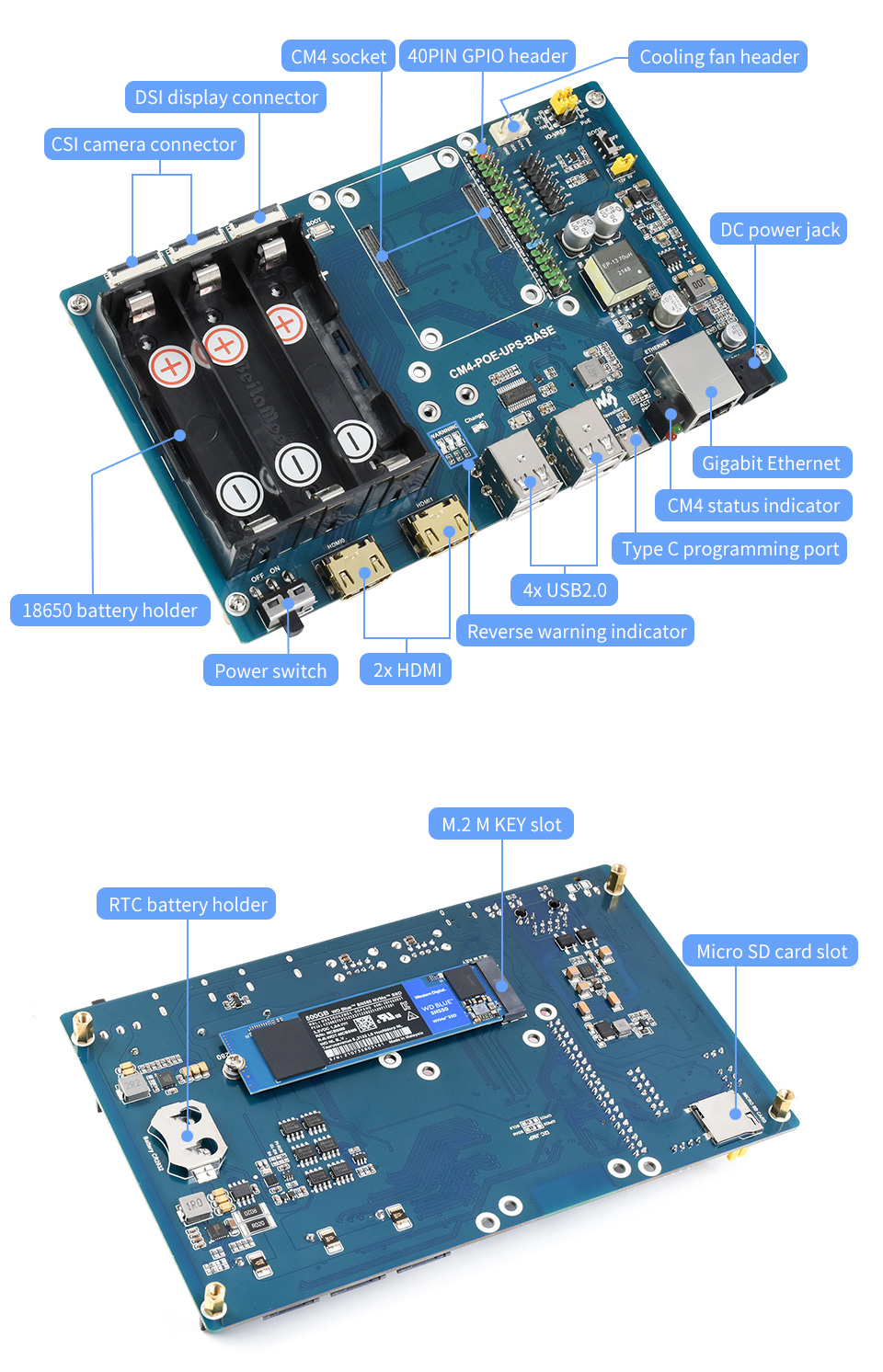

Интерфейсы:

Внимание! SSD не входит в комплект поставки.

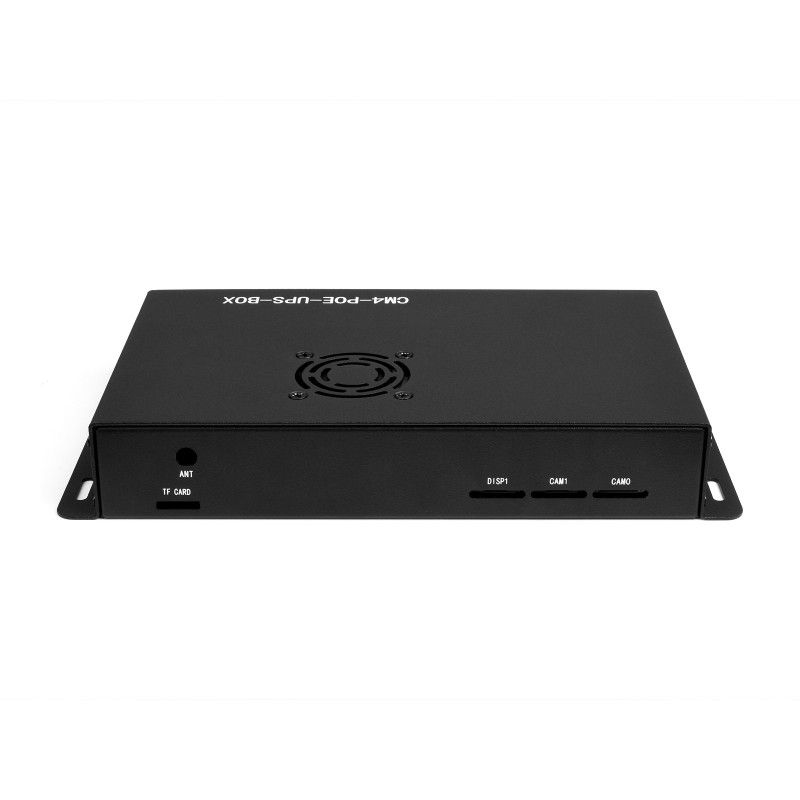

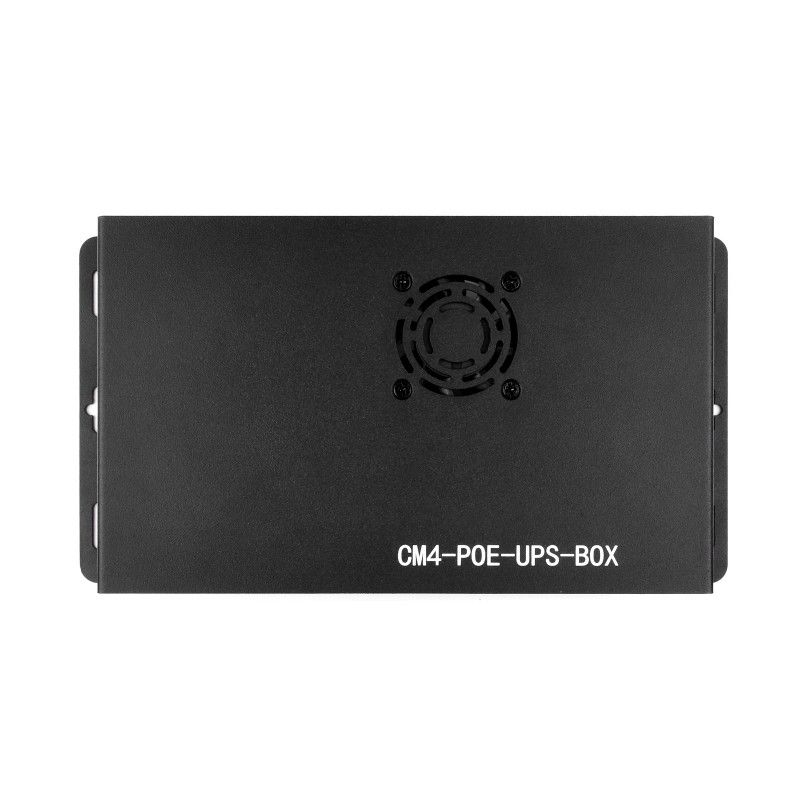

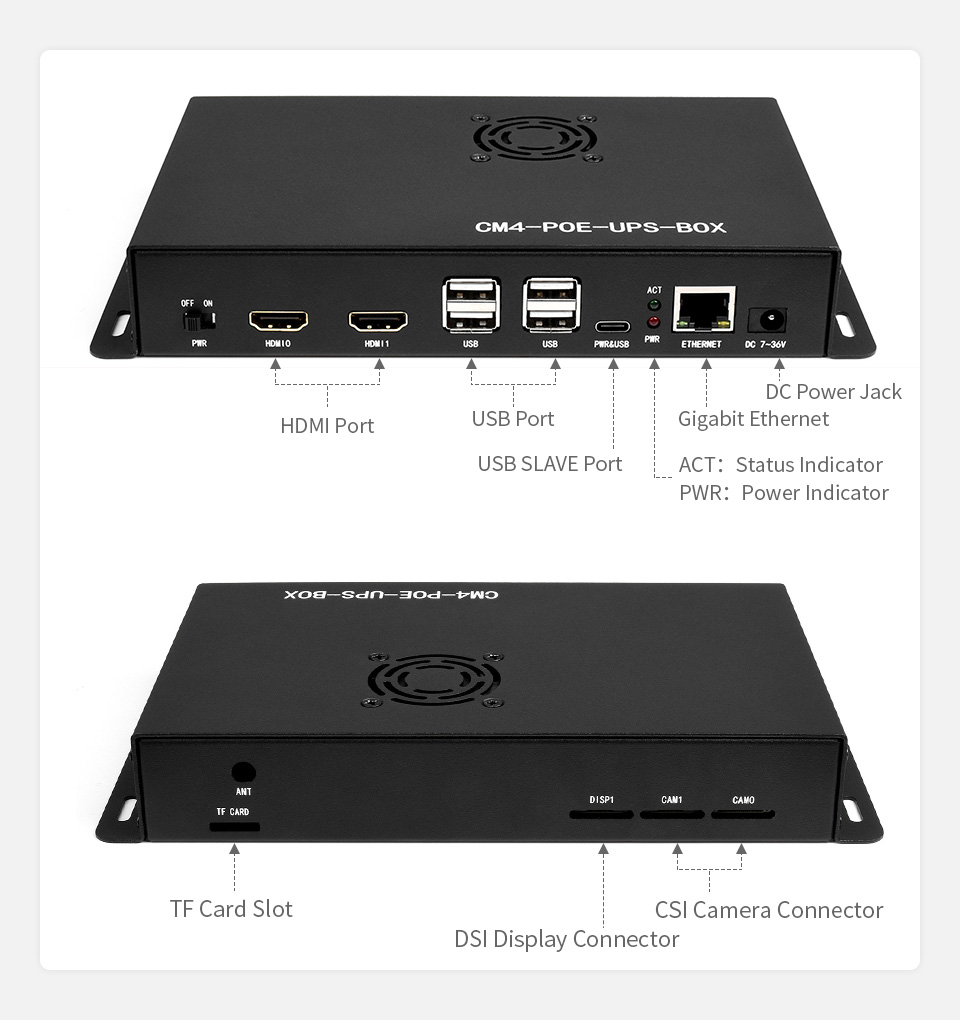

Металлический корпус имеет точные вырезы с четкой маркировкой. Каждый вырез полностью совпадает с соответствующим разъемом

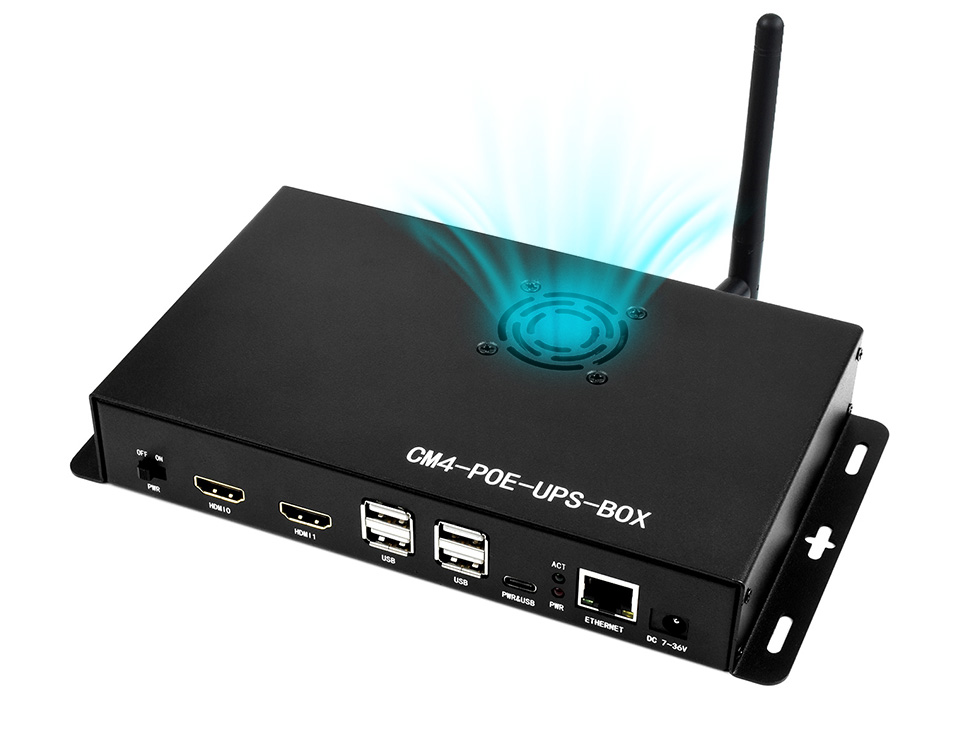

Поставляется с вентилятором охлаждения, что совместно с вентиляционным отверстием обеспечивает лучшее рассеяние тепла.

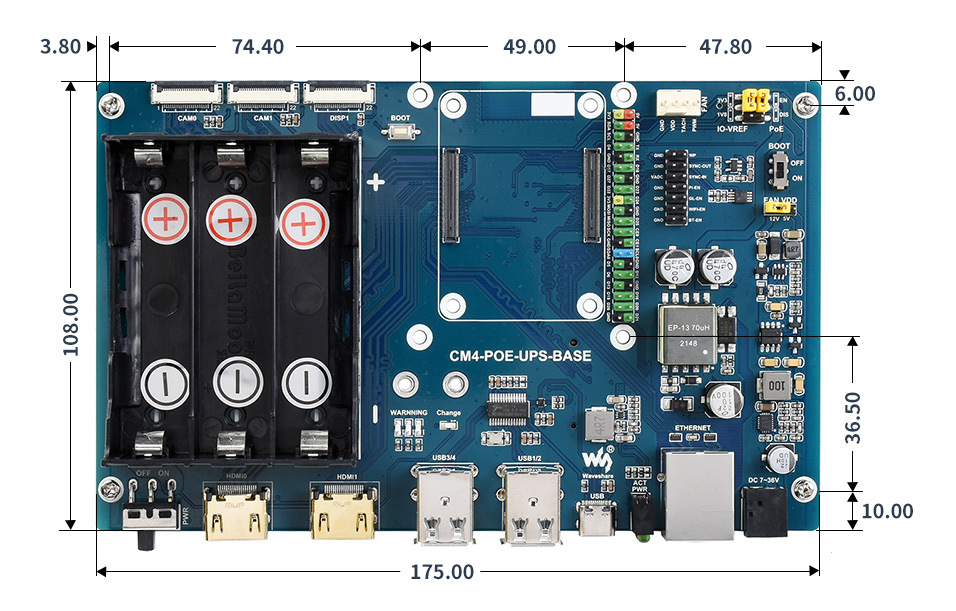

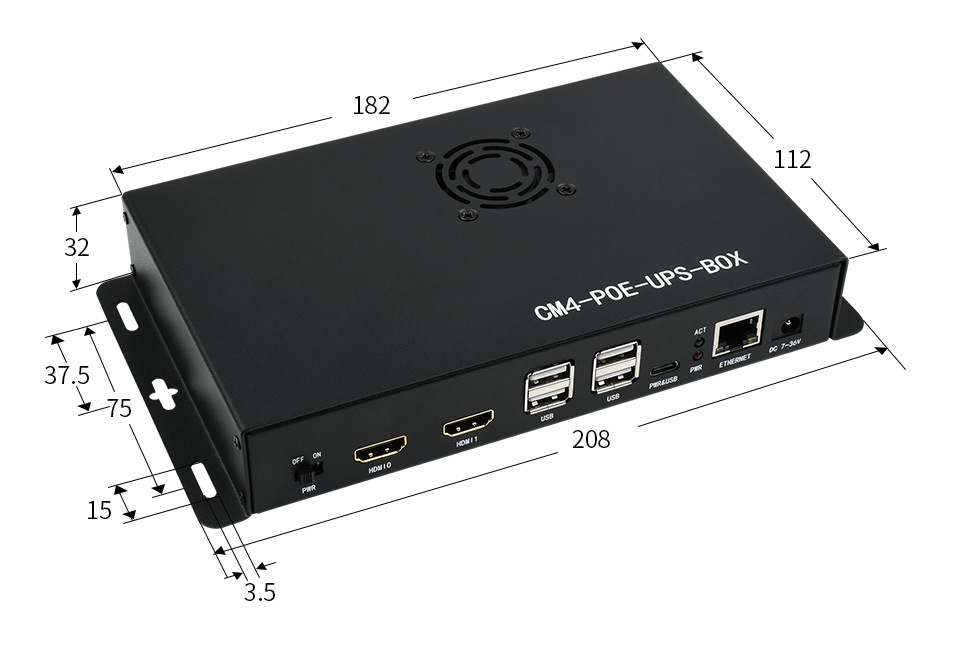

Габаритные размеры: 108 мм × 175 мм (плата), 208мм х 112мм х 32мм (корпус)

Информация для разработчиков (Wiki): www.waveshare.com/wiki/CM4-POE-UPS-BASE

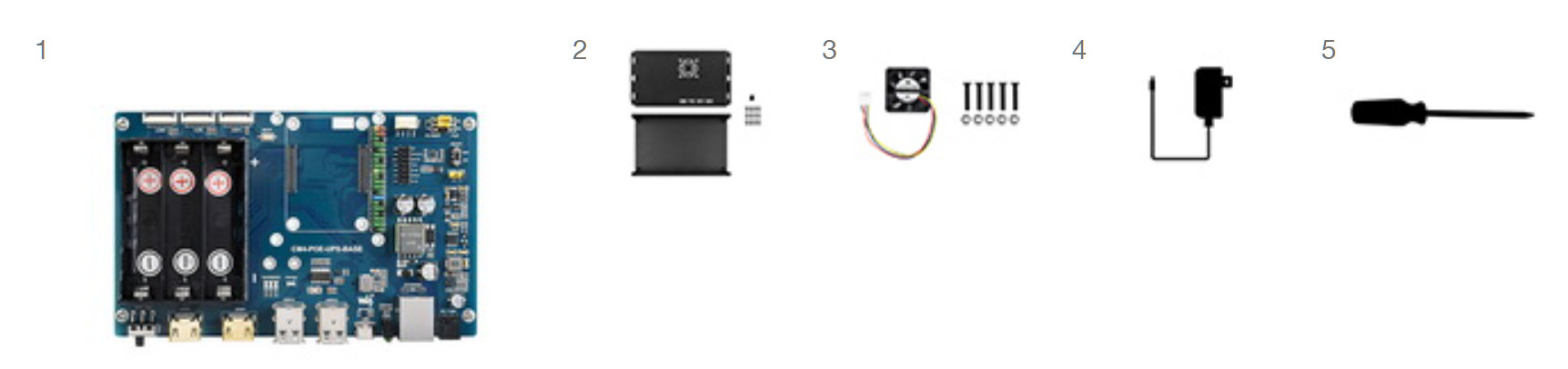

В комплект поставки входит:

1. CM4-POE-UPS-BASE x1
2. Корпус из алюминиевого сплава (верхний и нижний) x1
3. Вентилятор x1
4. Источник питания 12 В 2 А x1
5. Отвертка x1

Вес: 0.754 кг

Внимание!

Батареи 18650 не входят в комплект
Обратите внимание, что длина батареи должна быть меньше 67 мм.
