Raspberry Pi Compute Module 4 I/O Mini Base Board (B) (19602)

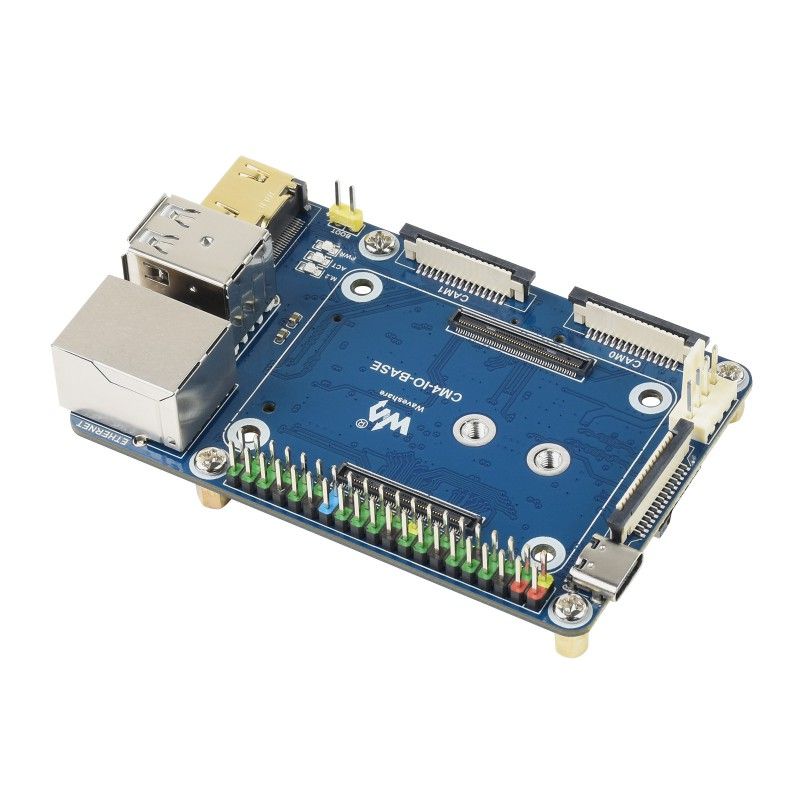

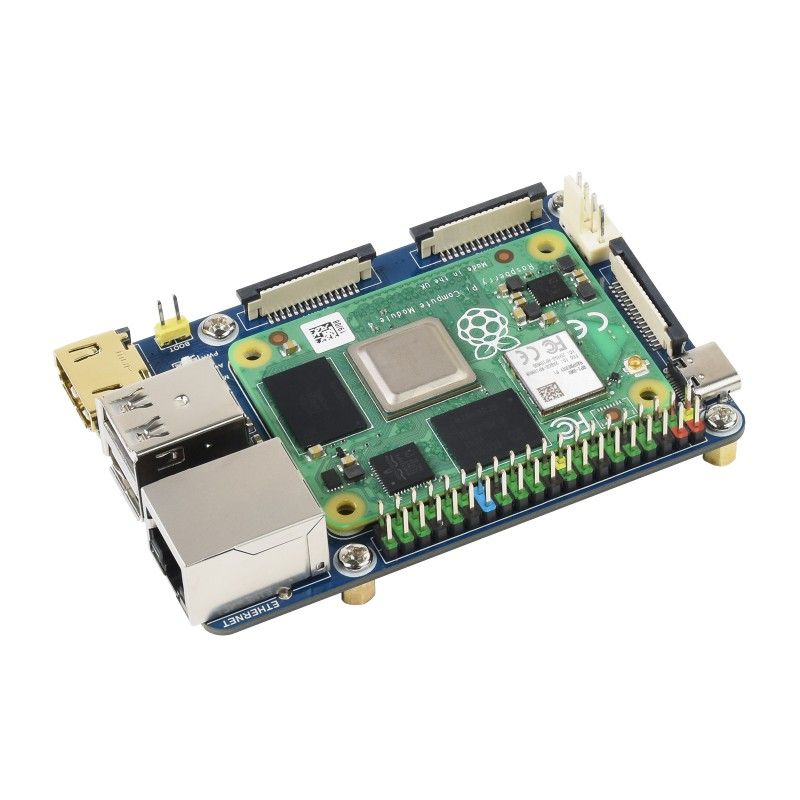

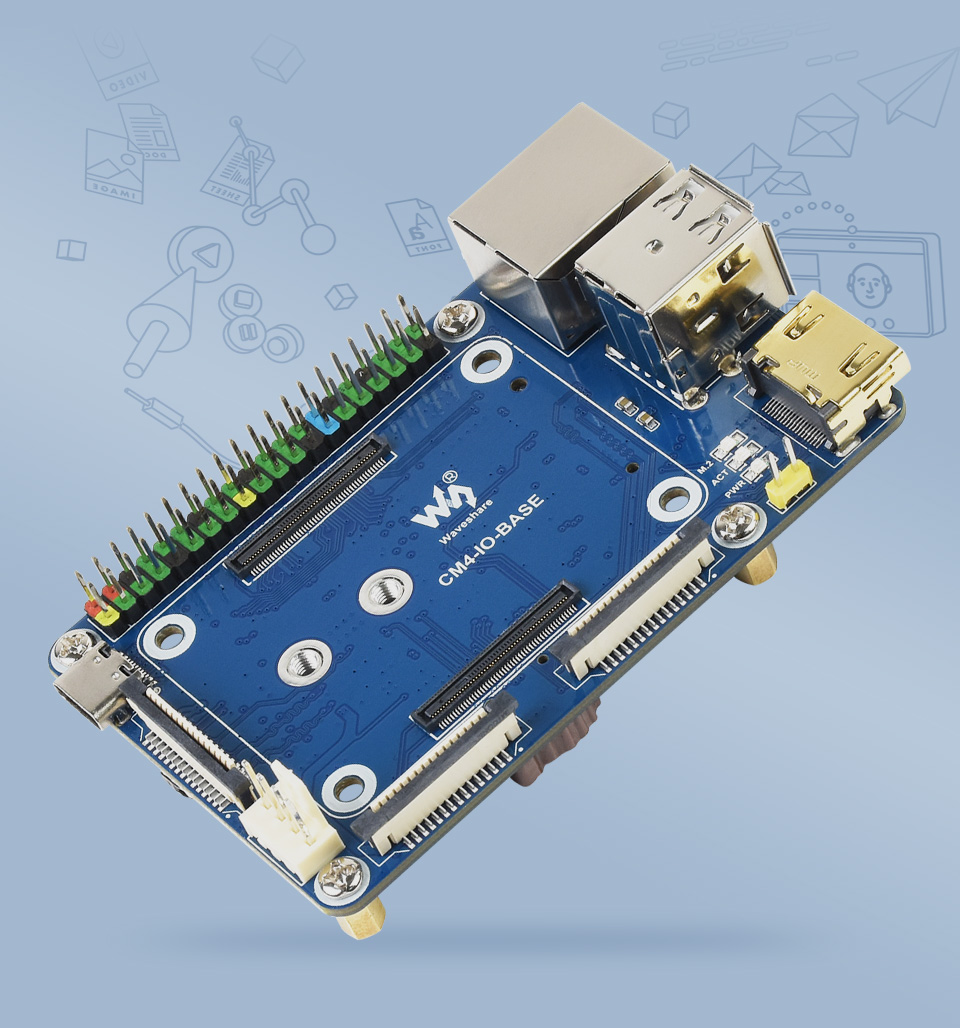

Raspberry Pi Compute Module 4 I/O Mini Base Board (19602) — базовая плата для работы с вычислительным модулем Raspberry Pi Compute Module 4, которая предоставляет возможность воспользоваться всеми физическимим разъемами интерфейсов, заложенными в конструкции этого вычислительного модуля, в том числе сетевым RJ45, HDMI, разъемами камеры и дисплея, USB, ну и конечно полноразмерным GPIO 40Pin с цветной маркировкой. По сути получается собранный аналог Raspberry Pi 4В, имеющий сверх того встроенный держатель для батареи и разъем М.2 для подключения NVME SSD.

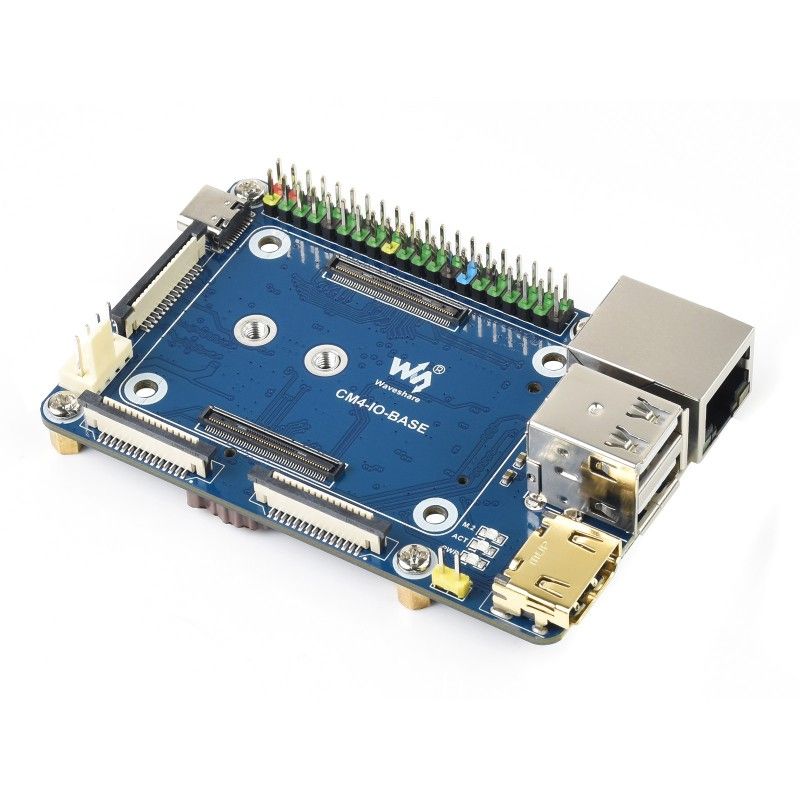

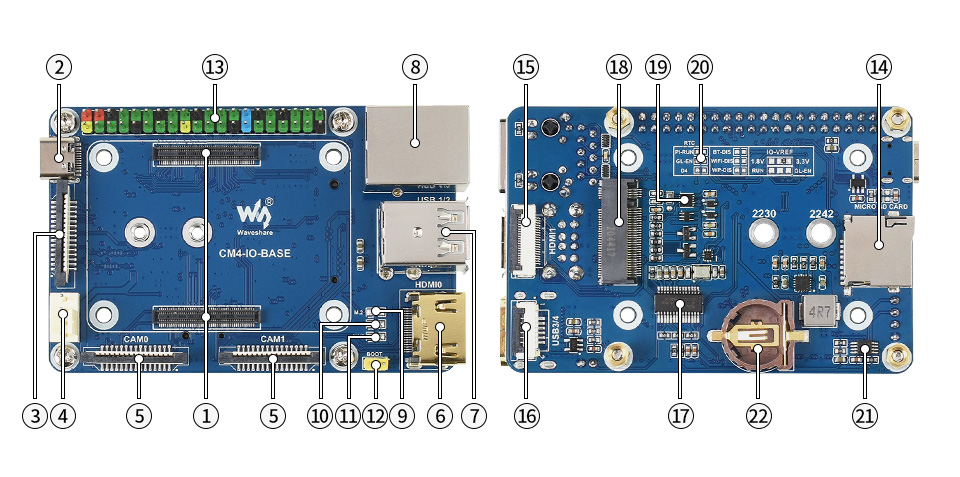

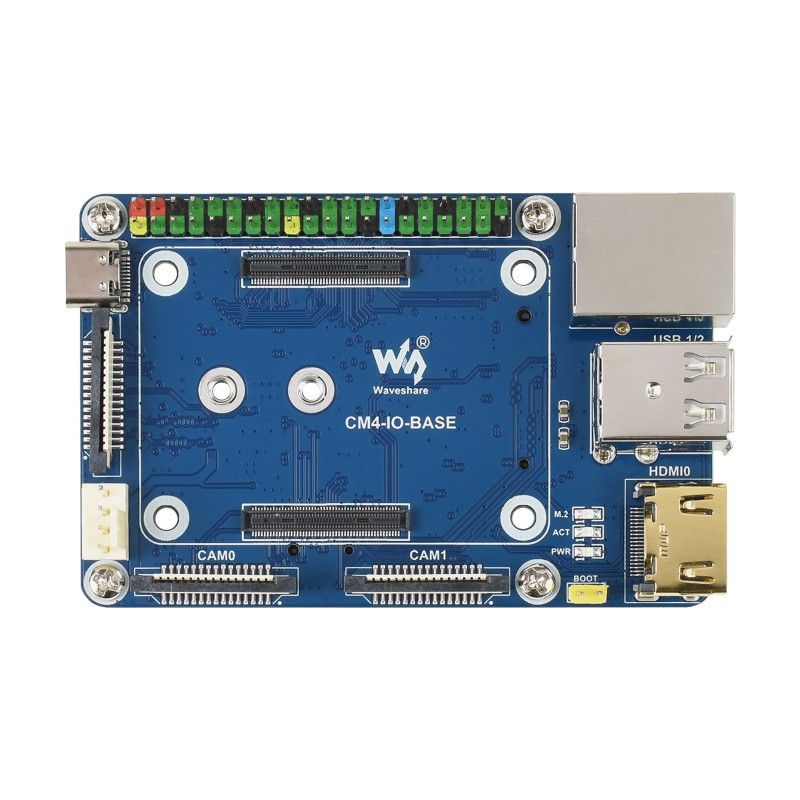

Элементы конструкции:

1. Разъем CM4 подходит для всех вариантов Compute Module 4
2. Разъем питания / программирования. Источник питания 5 В / 2,5 А или используется для записи eMMC
3. Порт дисплея MIPI DSI
4. Разъем для подключения охлаждающего вентилятора, позволяет регулировать и измерять скорость
5. 2x порта камеры MIPI CSI
6. Разъем HDMI0. Порт HDMI0, поддерживает вывод 4K 30 кадров в секунду
7. 2 порта USB 2.0 для подключения различных USB-устройств
8. Разъем Gigabit Ethernet RJ45 с поддержкой сети 10/100/1000 Мбит / с
9. Индикатор M.2 для индикации рабочего состояния интерфейса M.2
10. Индикатор ACT для индикации рабочего состояния Raspberry Pi
11. Индикатор PWR для индикации питания Raspberry Pi от блока питания
12. Выбор BOOT (ЗАГРУЗКИ):
    перемычка закорочена: CM4 будет загружаться через интерфейс USB-C
    перемычка открыта: CM4 будет загружен с карты eMMC или Micro SD
13. Разъем 40PIN GPIO

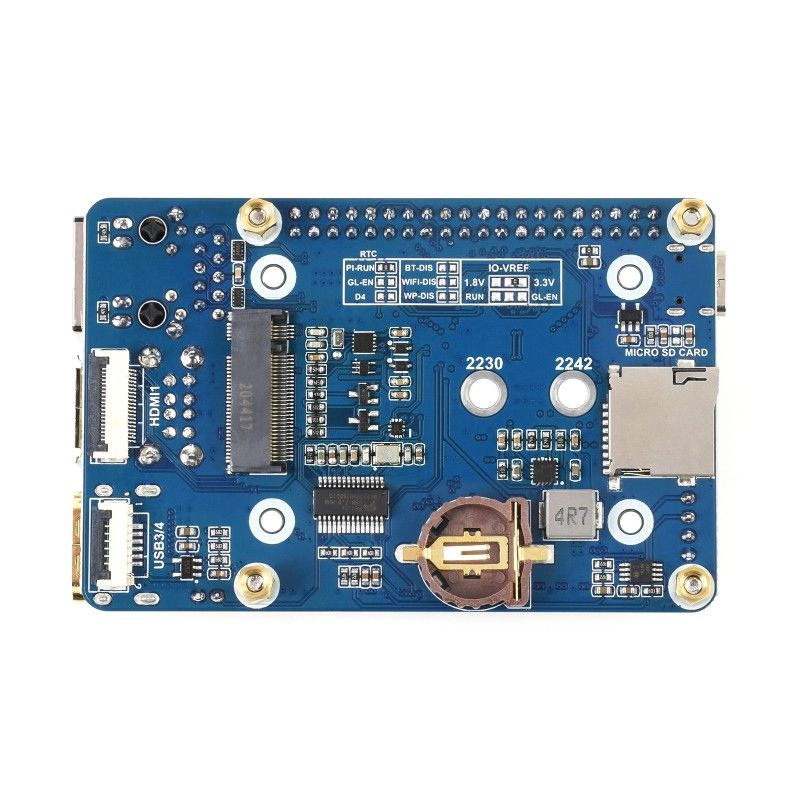

14. Слот для подключения карты Micro SD с предварительно записанным образом (ТОЛЬКО вариант Lite)
15. Разъем HDMI1 FFC. Порт HDMI1, поддерживает вывод 4K 30 кадров в секунду
16. Разъем USB 2.0 FFC можно подключить через переходник
17. FE1.1S. Чип USB HUB, расширяющий один порт USB до 4-х портов
18. Слот M.2 поддерживает различные типы твердотельных накопителей NVME или коммуникационные модули с интерфейсом PCIE M.2 KEY-M
19. Чип RTC позволяет выполнять функции, связанные с RTC, такие как пробуждение, выключение, перезагрузка и т. д.
20. Выбор прерывания RTC
    PI-RUN: перезагрузка CM4 при прерывании RTC
    GN-EN: отключение CM4 при прерывании RTC
    D4: вывод D4 срабатывает при прерывании RTC
21. EMC2301 контроллер вентилятора, для регулировки / измерения скорости
22. Держатель батареи RTC для круглой батареи тип CR1220

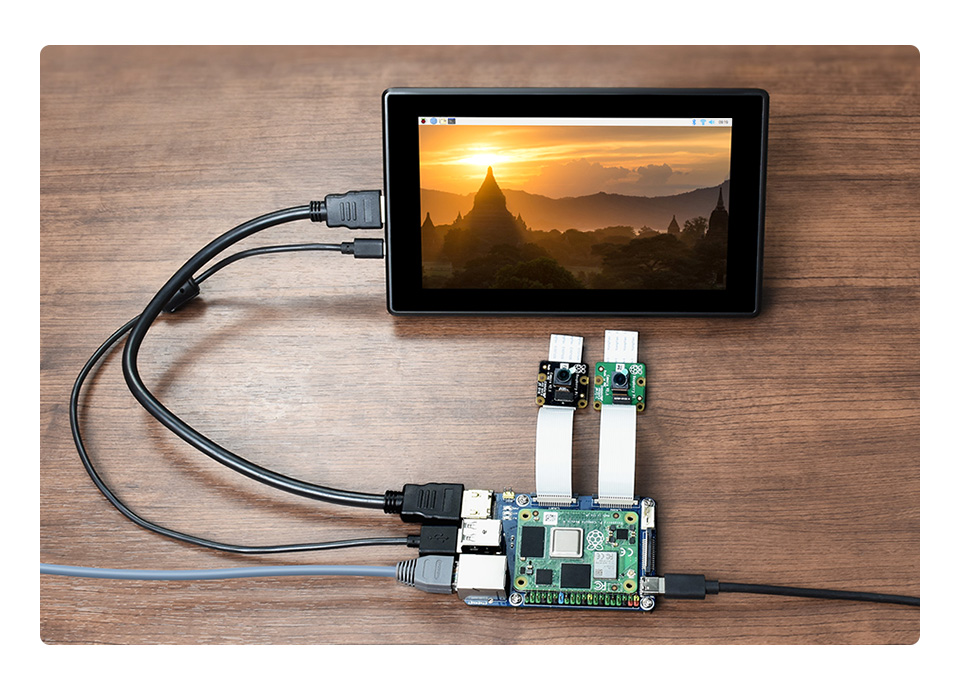

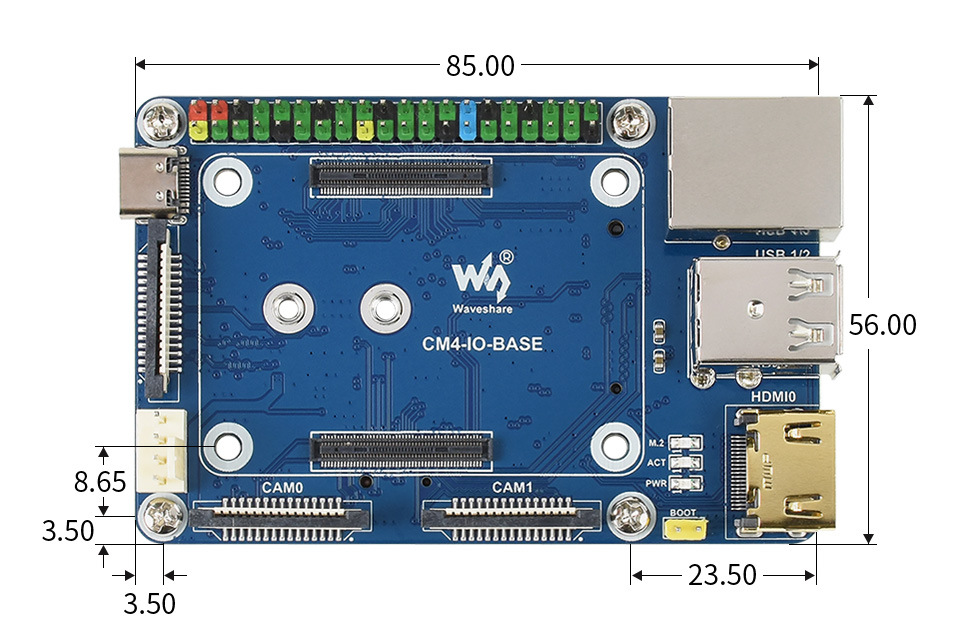

Габаритные размеры: 85мм х 56мм

Информация для разработчиков (Wiki): CM4-IO-BASE-B

В комплект поставки входит:

1. Базовая плата CM4-IO-BASE-B - 1 шт.
2. Винт для крепления SSD - 1 шт.

1. 2.

Вес: 0.049 кг
