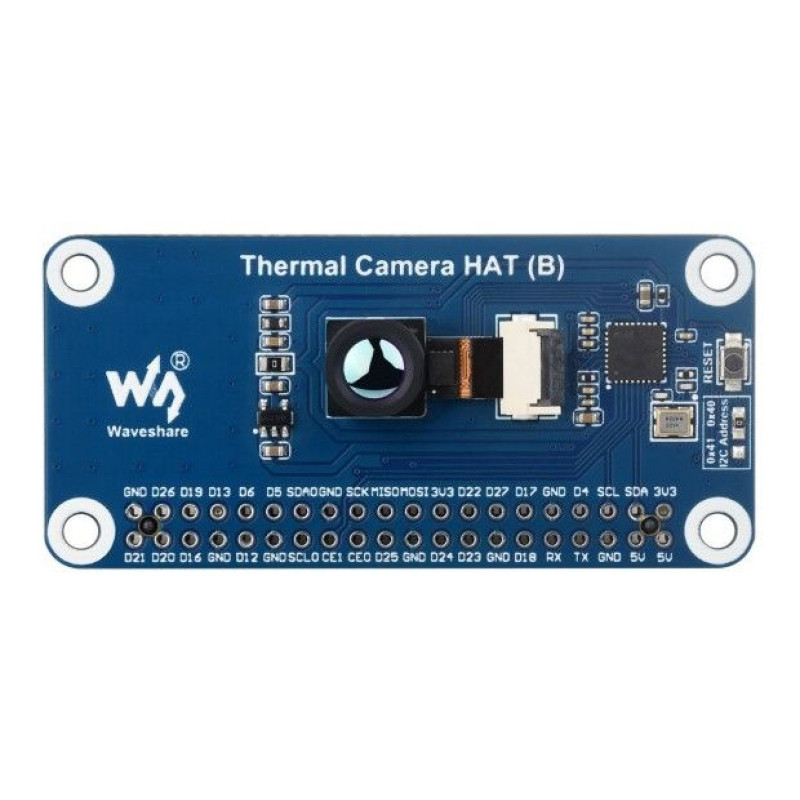

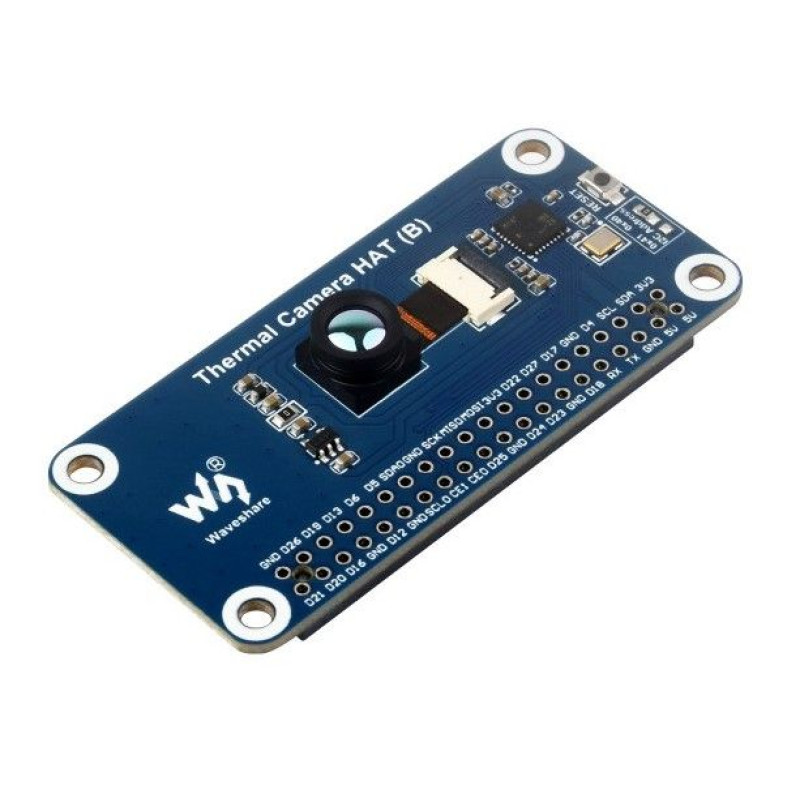

Плата расширения Thermal-45 Camera HAT (B)

Плата расширения Thermal-45 Camera HAT (B) - это плата расширения с длинноволновой инфракрасной тепловизионной камерой HAT (B), разработанная для работы с платформами Raspberry Pi и другими одноплатными компьютерами. Этот модуль позволяет осуществлять тепловизионную съемку, определять температурные изменения объектов и среды в режиме реального времени. Идеально подходит для создания систем тепловизионного мониторинга, диагностики оборудования, безопасности и различных исследовательских проектов.

Основные особенности:

• Тепловизионный сенсор: Позволяет снимать тепловые изображения, анализируя температурные изменения и отображая их в виде цветных карт.
• Непрерывная работа: Вывод видеопотока теплового изображения благодаря беззатворной конструкции до 25 кадров в секунду (макс.).
• Высокая чувствительность: Обеспечивает точность измерения температуры даже при незначительных колебаниях.

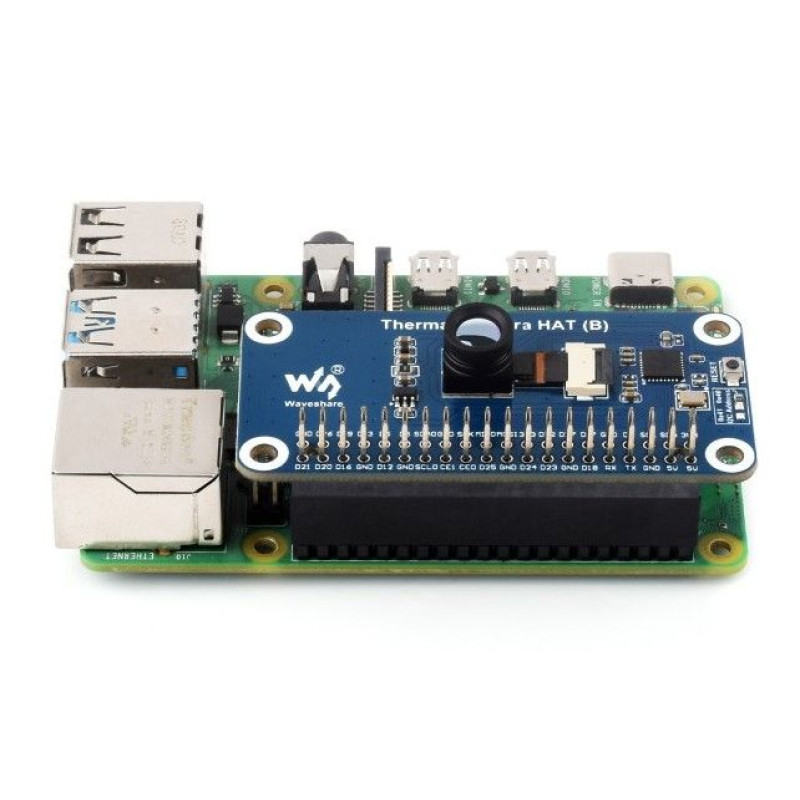

• Совместимость с Raspberry Pi : Легко интегрируется с платформой Raspberry Pi для разработки проектов с термальной обработкой изображений.
• Простой интерфейс подключения: Может быстро подключаться к разным одноплатным компьютерам и сенсорам.
• Компактный размер: Позволяет интегрировать плату в портативные и мобильные устройства.

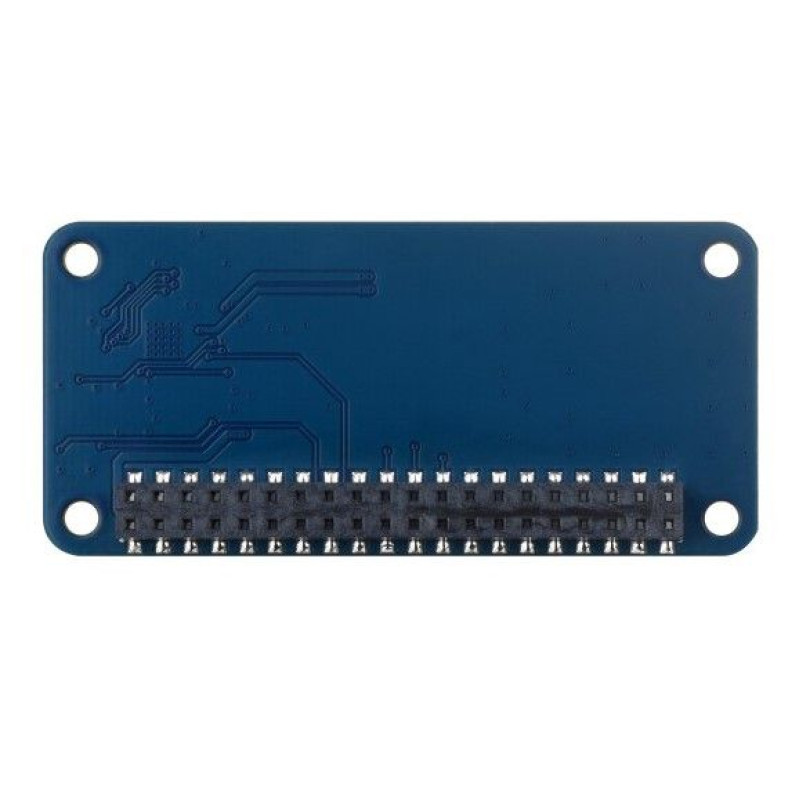

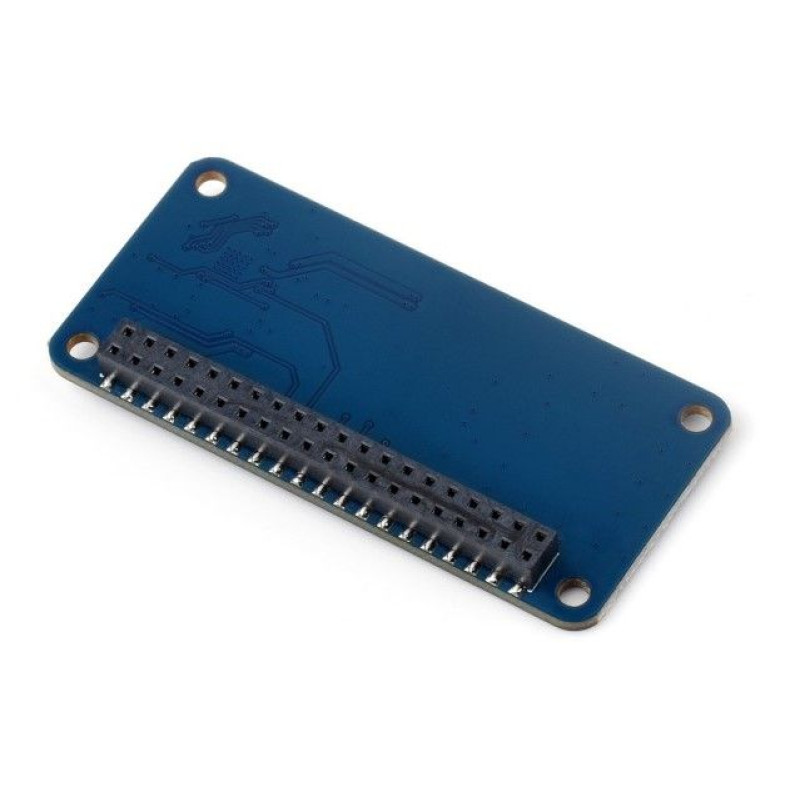

• Встроенный 40-контактный GPIO разъем: Обеспечивает совместимость с платами Raspberry Pi.

Технические характеристики:

• Источник питания: 5В
• Рабочий ток: 20mA
• Диапазон длин волн: 8~14мкм
• Рабочая температура: -40~85℃
• Целевой температурный диапазон: -40~400 ℃
• Частота обновления: 25 FPS (макс.)
• Поле зрения (FOV): 56°(D) × 45°(H) × 34°(V)
• Шумовой эквивалент разности температур: 125 мК
• Погрешность измерения: ±1,5 ℃ (температура окружающей среды 10~70 ℃)
• Массив пикселей: 80×62

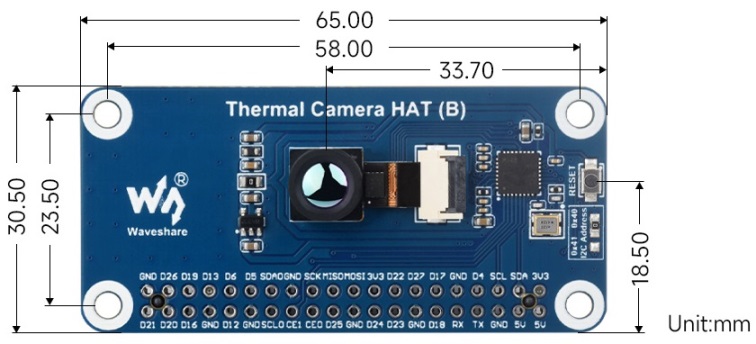

Габаритные размеры: 65,0 мм × 30,5 мм

Wiki: http://www.waveshare.com/wiki/Thermal_Camera_HAT_(B)

Вес: 0.022 кг

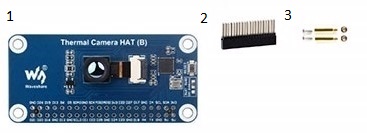

Комплект поставки:

1. Thermal-45 Camera HAT (B) x1;
2. 2 × 20 PIN гнездовой разъем типа "мама" (female header) x1;
3. Пакет винтов x1.
