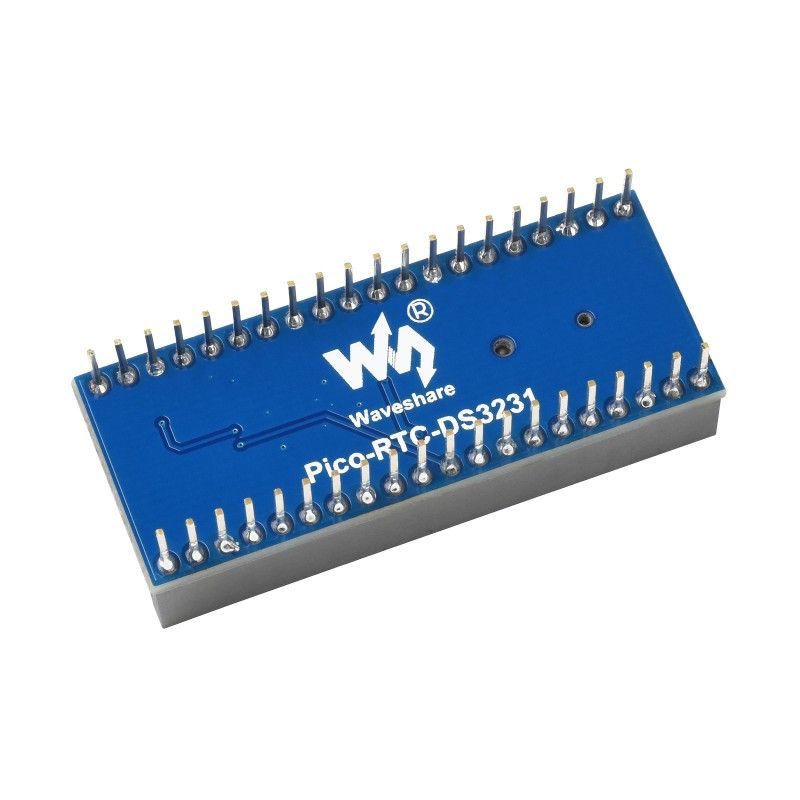

Плата расширения Raspberry Pi Pico RTC Module Precision RTC Module HAT (19426)

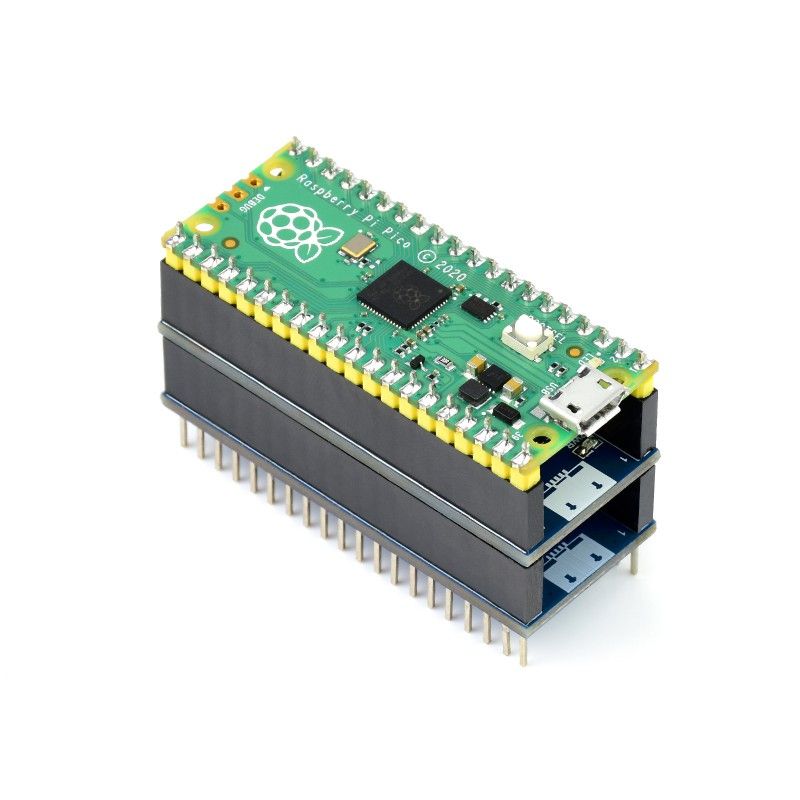

Raspberry Pi Pico RTC Module Precision RTC Module HAT (19426) — специально разработанная для Raspberry Pi Pico плата расширения с функцией RTC (Real Time Clock). Эта плата расширения очень пригодится для устройств, которым нужно знать точное время. Raspberry Pi Pico RTC Module отсчитываеют точное время и может сохранять его даже при отключении основного питания при использовании резервного питания (батарейка CR1220), заряда которой хватит на несколько лет. Благодаря многослойно-штабелируемой конструкции можно подключать несколько других плат или внешних датчиков.

В отличие от других модулей RTC, использующих внешний кварцевый генератор частотой 32кГц, который при изменении температуры изменяет свою частоту, что приводит к погрешности в подсчете времени, в Raspberry Pi Pico RTC Module Precision RTC работа построена на микросхеме DS3231, внутрь которой установлен кварцевый генератор и датчик температуры, который компенсирует изменения температуры, поэтому время отсчитывается более точно. Погрешность составляет не более ±2 минуты за год.

Основные особенности:

• Стандартный разъем Raspberry Pi Pico, поддерживает все устройства серии Raspberry Pi Pico
• На плате расположена резервная батарея (сменная)
• Часы реального времени считают секунды, минуты, часы, дату месяца, месяц, день недели и год с компенсацией високосного года, действующей до 2100 года
• Дополнительный формат: 24-часовой или 12-часовой с индикатором AM / PM
• 2 программируемых будильника
• Поставляется с ресурсами для разработки и руководством (примеры Raspberry Pi Pico C / C ++ и MicroPython)

Технические характеристики:

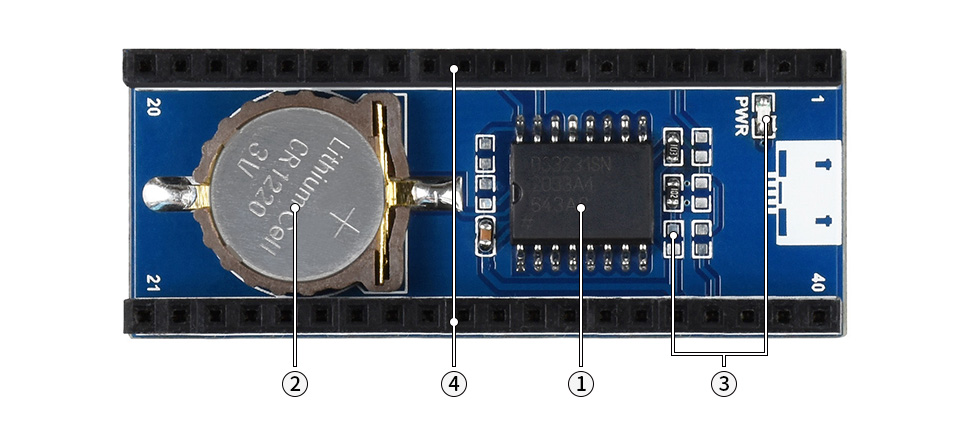

Основные элементы платы:

1 — высокоточный чип RTC DS3231, шина I2C

2 — резервная батарея RTC (тип CR1220)

3 — индикатор питания (включается припаиванием резистора 0 Ом к перемычке, по умолчанию отключено)

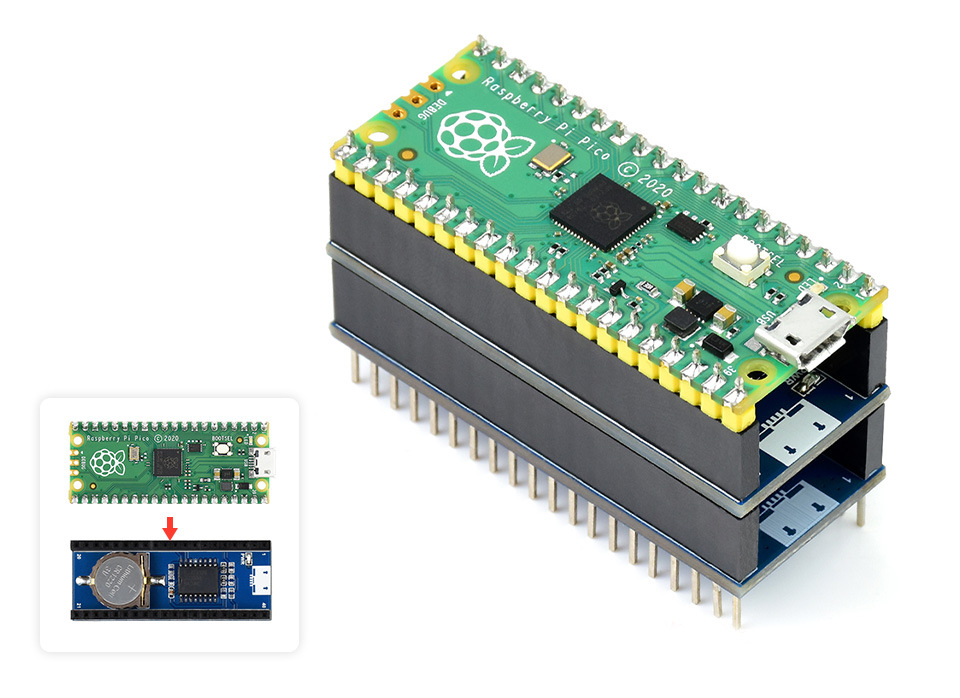

4 — разъём Raspberry Pi Pico для подключения к платам расширения и микроконтроллеру Raspberry Pi Pico, штабелируемый дизайн

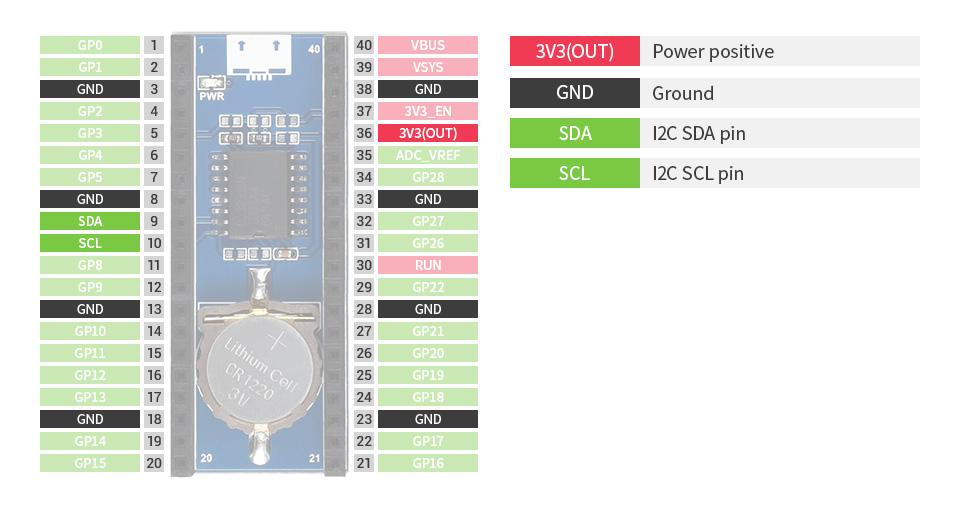

Назначение разъёмов:

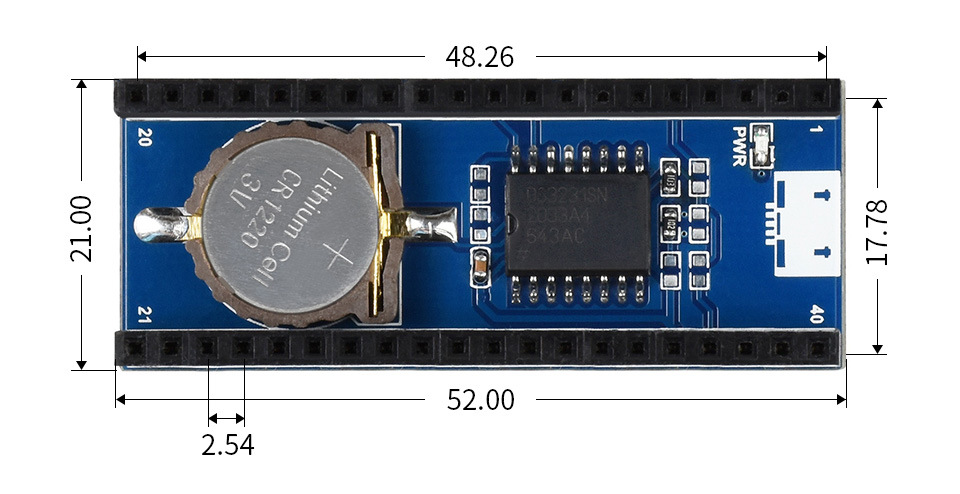

Габаритные размеры, мм:

Ресурсы для разработчиков: Wiki: Pico-RTC-DS3231

В комплект поставки включено:

1. Pico-RTC-DS3231 x1

1.

Вес: 0.023кг
