Плата расширения Raspberry Pi LTE Cat 6 HAT (24387)

Плата расширения Raspberry Pi LTE Cat 6 HAT (24387) позволяет подключать Raspberry Pi к сети мобильной связи через LTE-A (Long-Term Evolution-Advanced). Это обеспечивает быстрый и стабильный доступ к Интернету, что позволяет использовать Raspberry Pi в различных приложениях, где есть необходимость в обеспечении подключения к Интернету в удаленных местах или там, где нет доступа к ведущему Интернету.

Raspberry Pi LTE Cat 6 Communication HAT поддерживает LTE-A Global Multi-band, что позволяет использовать ее в разных странах и регионах. Также устройство имеет GNSS-позиционирование, позволяющее определять местонахождение устройства с высокой точностью. Модуль также поддерживает различные стандарты сети, такие как FDD-LTE, TDD-LTE, DC-HSPA+, HSPA+, HSDPA, HSUPA и WCDMA.

EM060K-GL LTE Cat-6 HAT интегрирует связь LTE-A Cat 6 и позиционирование GNSS, скорость до 300 Мбит/с в нисходящей линии связи и 50 Мбит/с в восходящей линии связи, включая почти все основные операторы во всем мире. Его можно подключить к ПК, Raspberry Pi или Jetson Nano и т.д., чтобы легко включить высокоскоростную сеть LTE-A, поддерживает связь на облачной платформе, SMS, глобальное позиционирование GNSS и т.д.

Эта плата легко устанавливается на Raspberry Pi и работает с операционной системой Raspbian. Она имеет низкое потребление энергии, что позволяет использовать ее в устройствах, работающих от батарей или аккумуляторов.

Raspberry Pi LTE Cat 6 Communication HAT может использоваться в различных приложениях, таких как системы мониторинга, IoT-проекты, автоматизированные системы, сети передачи данных и т.п.

Основные особенности:

• Интегрированное высокоточное GNSS позиционирование с несколькими системами: GPS, GLONASS, BDS, Galileo
• Интегрирует расширенные сетевые протоколы с поддержкой нескольких драйверов и программного обеспечения, совместимость с разными системами, включая Windows/Linux/Android
• Имеет порт USB 3.1 (совместимый с USB 2.0) для подключения к ПК, Raspberry Pi или Jetson Nano для обеспечения высокоскоростной сети LTE-A
• Оснащена стандартным слотом M.2 B KEY, совместимым с модулями M.2 серии QUECTEL и SIMCOM 4G/5G
• Имеет встроенные контакты управления PWR и RST, включенные с помощью переключателя DIP, для подключения внешних портов ввода-вывода для включения/выключения и сброса питания модуля управления
• Имеет встроенный разъем USB-C, активированный с помощью переключателя, для подключения автономного источника питания для модуля.
• Имеет выключатель бортового питания (кнопка сброса и светодиодный индикатор), что позволяет легко включать/выключать модуль и контролировать рабочее состояние.
• На плате зарезервировано 4 разъема антенны SMA к IPEX (легко установить и изменить положение антенны SMA)
• Интегрированная высокоэффективная схема питания, поддерживающая выходной ток до 3А

Технические характеристики:

• LTE CAT 6
• Регион / Поставщик: Global
• Размеры: 42,0×30,0×2,3 (мм)
• ТЕМПЕРАТУРНЫЙ ДИАПАЗОН
• Рабочая температура: -30 °C ~ +70 °C
• Температура расширенная: -40 °C ~ +85 °C
• ДИАПАЗОН ЧАСТОТ
  • LTE-FDD: В1, В2, В3, В4, В5, В7, В8, В12, В13, В14, В17, В18, В19, В20, В25, В26, В28, В29, В30, В32, В66, В71 (B29/ B32 поддерживает только RX и предназначен только для вторичной компонентной несущей)
  • LTE-TDD: B34, B38, B39, B40, B41, B42, B43, B46 (LAA), B48 (CBRS) (B46 поддерживает только RX и предназначен только для вторичной компонентной несущей)
  • 2xCA: внутриполосный, межполосный
  • WCDMA: B1, B2, B3, B4, B5, B6, B8, B19
  • GNSS: GPS/ГЛОНАСС/BDS/Galileo
• СКОРОСТЬ ПЕРЕДАЧИ ДАННЫХ
  • LTE-FDD: 300 Мбит/с (DL)/50 Мбит/с (UL)
  • DC-HSPA+: 42 Мбит/с (DL) / 5,76 Мбит/с (UL)
  • WCDMA: 384 Кбит/с (DL)/384 Кбит/с (UL)

Разработано для приложений IoT/M2M, поддерживает несколько сетевых стандартов, таких как LTE-A и UMTS/HSPA(+). Охватывает почти всех основных операторов по всему миру

Поддерживает Windows 7/8/10/11, Ubuntu, Raspberry Pi OS, OpenWRT... Достаточно просто подключить его к USB-порту, пройти простую конфигурацию и высокоскоростное сетевое подключение LTE-A будет готово к использованию

Примеры подключения
Для ПК с Windows или серии Jetson Nano используйте кабель USB.
Для Raspberry Pi 4B/3B+ или CM4-IO-BASE-A/B используйте специальный USB-адаптер.

Совместим с серией Raspberry Pi и Jetson Nano, имеет дизайн, который можно стековать для подключения большего количества плат расширения

Слот M.2 B KEY совместим с модулями серии EM06-E и EM060K-GL

• Регион / Поставщик: Global
• Рабочая температура: -30 °C ~ +70 °C
• Температура расширения: -40 °C ~ +85 °C
• Размеры: 42,0×30,0×2,3 (мм)
• Питание: 3,135~4,4 В, типичное 3,7 В
• Потребляемая мощность: 62 мкА при выключении
• 2,71 мА в режиме гибернации, типичный
• 16,57 мА в режиме ожидания
• ДИАПАЗОН ЧАСТОТ
  • LTE-FDD: В1, В2, В3, В4, В5, В7, В8, В12, В13, В14, В17, В18, В19, В20, В25, В26, В28, В29③, В30, В32③, В66, В71
  • LTE-TDD: B34, B38, B39, B40, B41, B42, B43, B46 (LAA), B48 (CBRS)
  • 2xCA: внутриполосный, межполосный
  • WCDMA: B1, B2, B3, B4, B5, B6, B8, B19
  • GNSS: GPS/ГЛОНАСС/BDS/Galileo
• СКОРОСТЬ ДАННЫХ
  • LTE-FDD: 300 Мбит/с (DL); 50 Мбит/с (UL)
  • LTE-TDD: 300 Мбит/с (DL); 50 Мбит/с (UL)
  • DC-HSPA+: 42 Мбит/с (DL); 5,76 Мбит/с (UL)
  • WCDMA: 384 Кбит/с (DL); 384 Кбит/с (UL)

Примечание:
① Япония и CMCC НЕ включены.
② Для EM06-E B32 используется только для приема в LTE-FDD и только для вторичной компонентной несущей в 2×CA.
③ Для EM060K-GL LTE-FDD B29/B32 и LTE-TDD B46 используются только для приема и только для вторичной компонентной несущей.

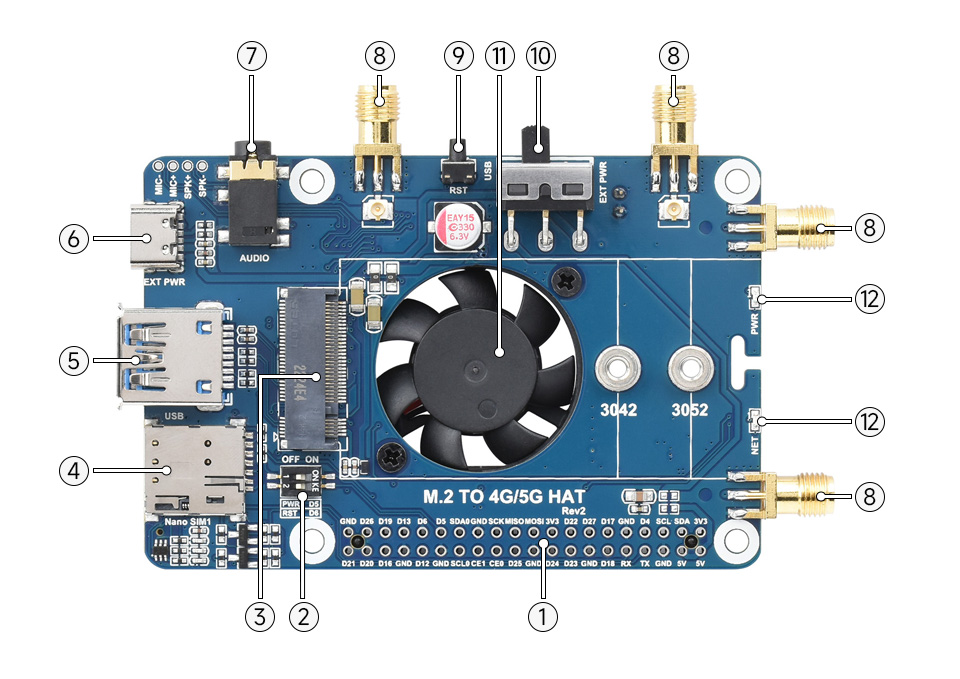

Интерфейсы:

1. Разъем Raspberry Pi GPIO для подключения к Raspberry Pi
2. DIP-переключатели включают контроль питания и контакты сброса
3. Слот M.2 Совместим с большинством модулей SIMCom и QUECTEL 4G/5G в форм-факторе M.2
4. Слот для SIM-карты 1 - один из двух слотов для SIM-карты, две карты в режиме ожидания
5. Порт USB3.1 - совместим с USB 2.0 для подключения к разным хостам
6. Порт USB Type-C - вход 5 В 3 А, стабильный и гибкий источник питания
7. Аудиоразъемы - серии SIM7600X/SIM8XXX поддерживают функцию аудио, но серии RM5XX/EM06XX временно не поддерживают эту функцию
8. Разъем для антенны поддерживает четыре антенны
9. Кнопка сброса
10. Переключатель питания
    - Переключить режим питания:
    - Если установлено значение USB, модуль питается через порт «5. USB3.1»
    - Если установлено значение EXT PWR, модуль питается от внешнего источника питания через порт «6. USB Type-C»
11. Вентилятор охлаждения - лучшее рассеяние тепла как для Raspberry Pi, так и для модуля HAT
12. Индикатор - легко контролировать рабочее состояние модуля
13. Вентилятор охлаждения - лучшее рассеяние тепла как для Raspberry Pi, так и для модуля HAT
14. Слот для SIM-карты 2 - переключается с помощью команды AT
15. Переключатель настроек модуля
    - переключите A в положение ON для модулей 4G M.2 серии SIM7600X/A7906X/SIM7906X/SIM7912X;
    - переключите B в положение ON для модулей M.2 5G серии SIM8202X/SIM8200EA/SIM8262X;
    - Включите C для модулей M.2 серии RM50X/RM520N-GL/EM06X 5G/LTE-A
16. Интерфейсные колодки USB 2.0
17. Аудиочип NAU8810X для модулей серий SIM7600X/SIM8XXX, модулей серий RM5XX и EM06XX временно не поддерживает эту функцию
18. Разъем вентилятора - блок питания вентилятора охлаждения 5 В

Примеры применения:

Беспроводной маршрутизатор LTE-A
В сочетании с OpenWrt превращает Raspberry Pi в беспроводной маршрутизатор LTE-A, обеспечивая точку доступа Wi-Fi для смартфонов, чтобы легко получить доступ к сети LTE-A.

Прямая трансляция LTE-A
При установке дополнительной камеры он может осуществлять прямую трансляцию на веб-странице или платформе прямого эфира через видеопоток ffmpeg.

Габаритные размеры: 85мм х 56,7мм

Wiki: www.waveshare.com/wiki/EM060K-GL_LTE_Cat-6 HAT

Комплект поставки:

1. M.2 ДО 4G/5G HAT x1
2. EM060K-GL x1
3. Антенна 2шт х1
4. Адаптерный кабель IPEX 2шт x1
5. 2*20PIN контактный разъем x1
6. GNSS антенна x1
7. Двойной кабель USB3.0 x1
8. Адаптер USB3.0 x1
9. Адаптер USB2.0 x1
10. Защитный колпачок SMA 2шт х1
11. Пакет винтов х1 шт

Вес: 0.21 кг
