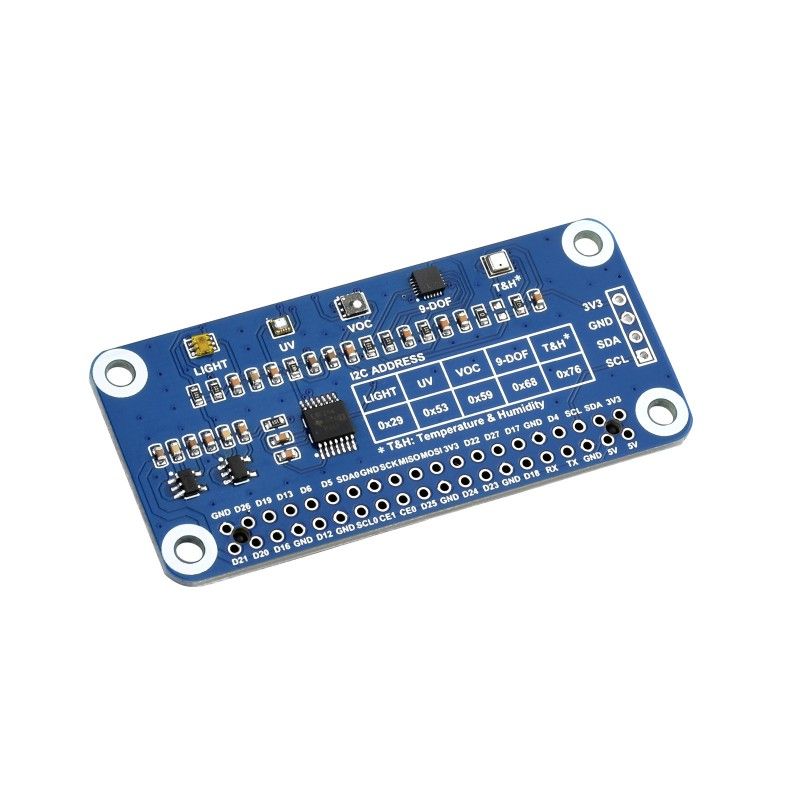

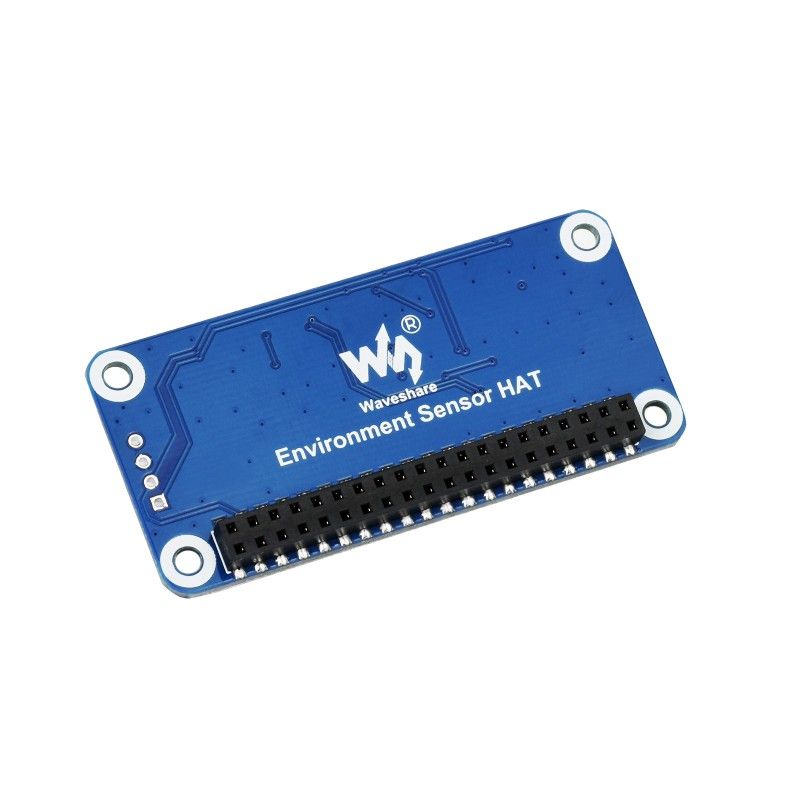

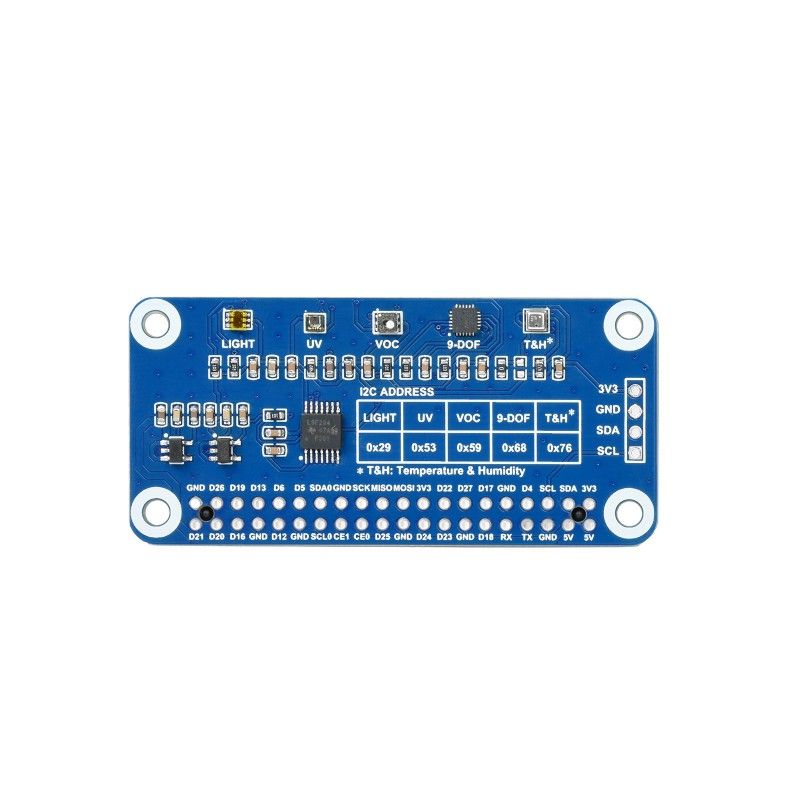

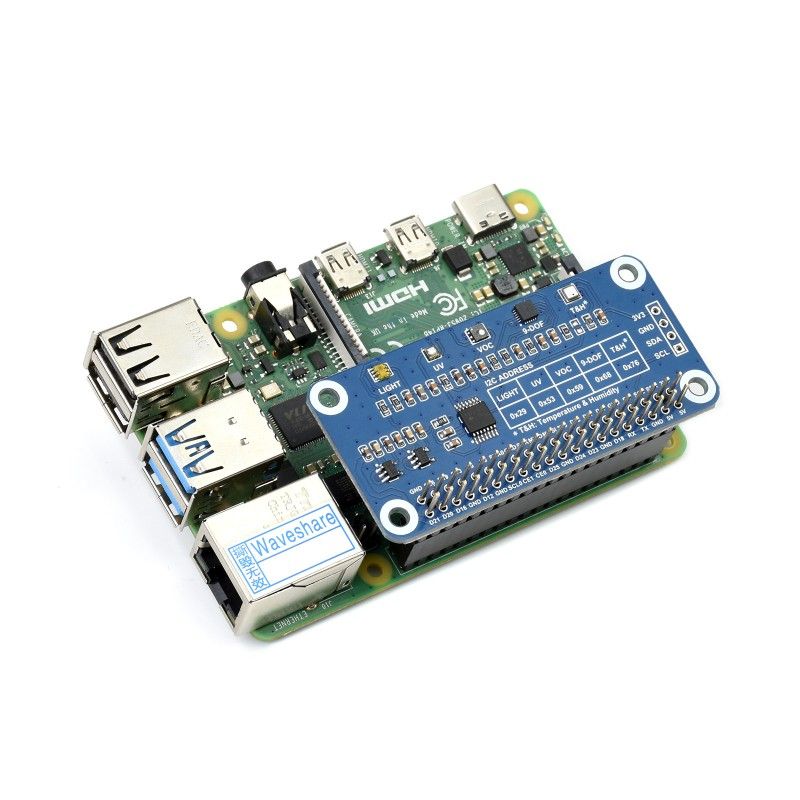

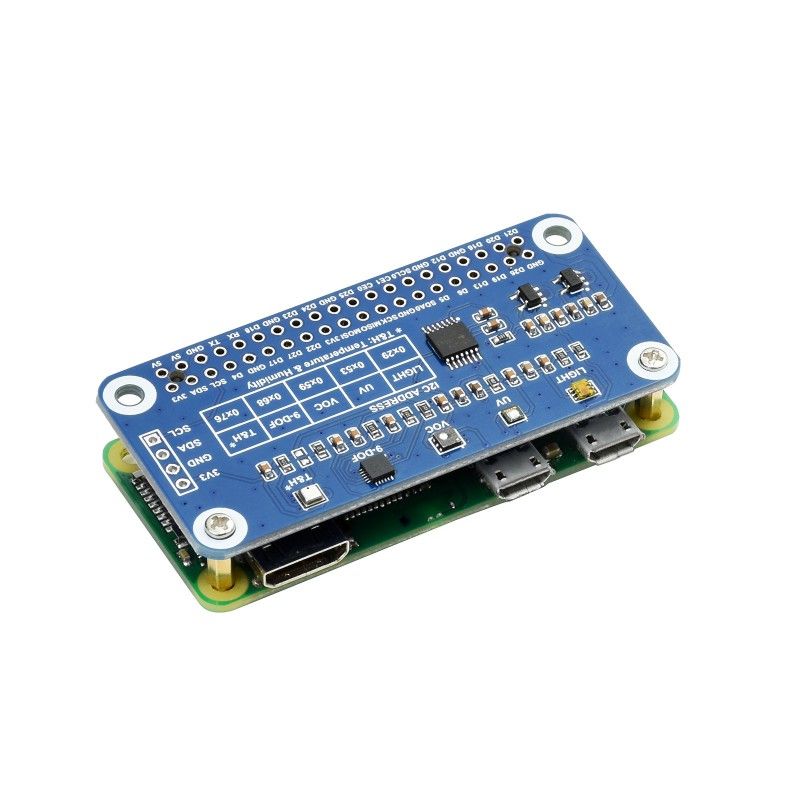

Плата расширения Raspberry Pi Environment Sensor HAT (20471)

Плата расширения Raspberry Pi Environment Sensor HAT (20471) разработана специально для Raspberry Pi и имеет богатый арсенал встроенных датчиков: внешней освещенности, летучих органических соединений, ИК / УФ датчик, гироскоп, акселерометр, магнитометр, барометр, датчик температуры и влажности и т.д. и позволяет собирать данные окружающего пространства, а также может быть использована для определения ориентации и движения дронов и роботов.

Связь с Raspberry Pi осуществляется по шине I2C.

Функционал:

• Стандартный разъем расширения Raspberry Pi 40PIN GPIO
• Встроенный цифровой датчик внешней освещенности TSL25911FN для измерения ИК и видимого света
• Встроенный датчик BME280 для измерения температуры, влажности и давления воздуха
• Встроенный датчик движения, акселерометр, гироскоп и магнитометр ICM20948
• Встроенный датчик LTR390-UV-1 для измерения УФ-лучей
• Встроенный датчик SGP40 для обнаружения летучих органических соединений в окружающей среде
• Шина I2C, позволяет получать данные с помощью всего двух проводов
• Поставляется с ресурсами для разработки и руководством (примеры для Raspberry Pi / Arduino / STM32)

Технические характеристики:

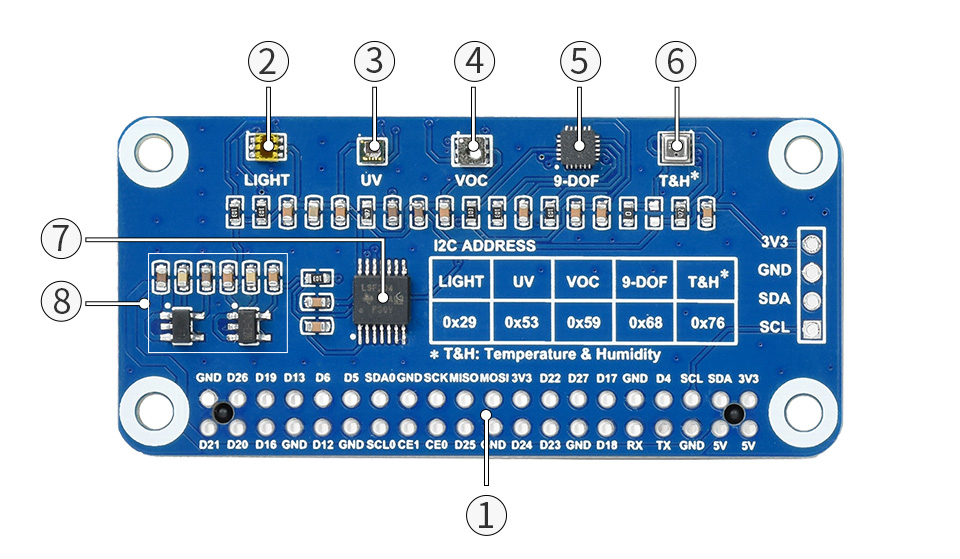

Элементы платы:

1. Разъём Raspberry Pi GPIO
2. Цифровой датчик внешней освещенности TSL25911FN для измерения инфракрасного и видимого света
3. УФ-датчик LTR390-UV-1
4. Датчик воздуха VOC SGP40
5. ICM20948 3-осевой акселерометр, 3-осевой гироскоп, 3-осевой магнитометр
6. Датчик температуры, влажности и давления воздуха BME280
7. Преобразование логического уровня с 3,3 В до 1,8 В
8. Регулятор напряжения от 5 В до 3,3 В / 1,8 В

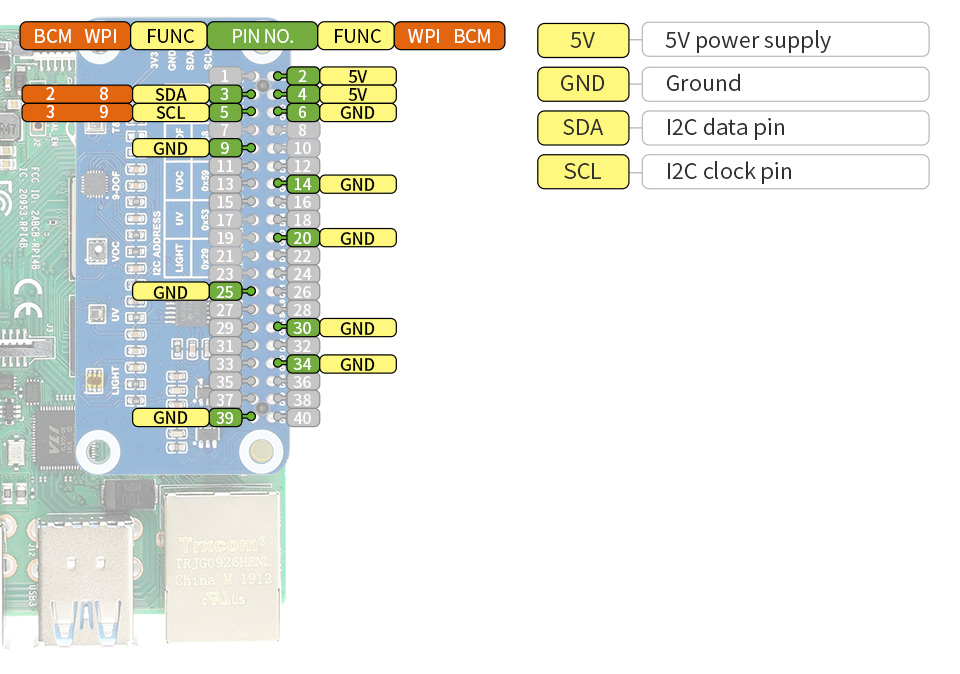

Назначение разъёмов:

Информация для разработчиков (Wiki): Environment_Sensor_HAT

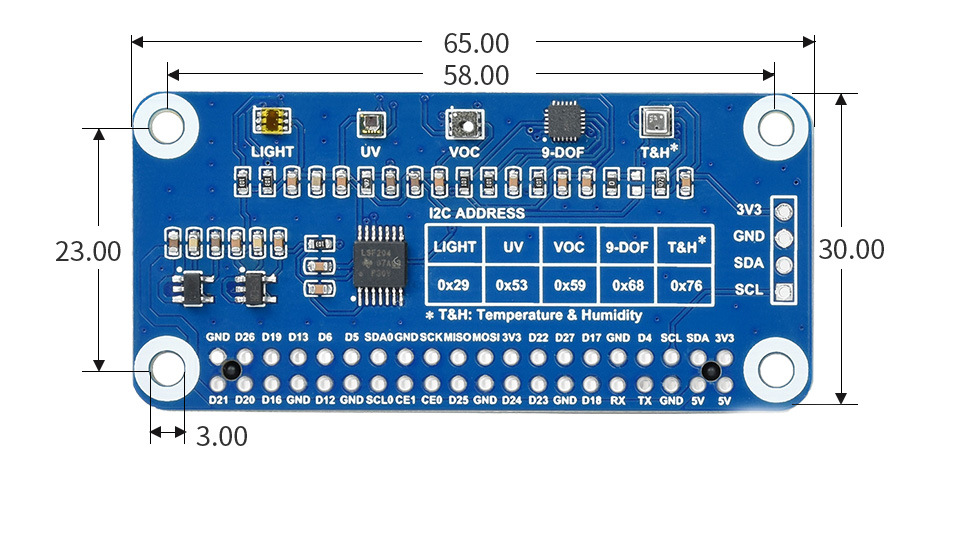

Габаритные размеры: 65мм х 30мм

В комплекте поставки:

1. Плата Environment Sensor HAT x1
2. Разъём 20PIN female x2
3. Разъём 4PIN x1
4. Набор крепежа RPi screws pack (2pcs) x1

1. 2. 3. 4.

Вес: 0.018 кг
