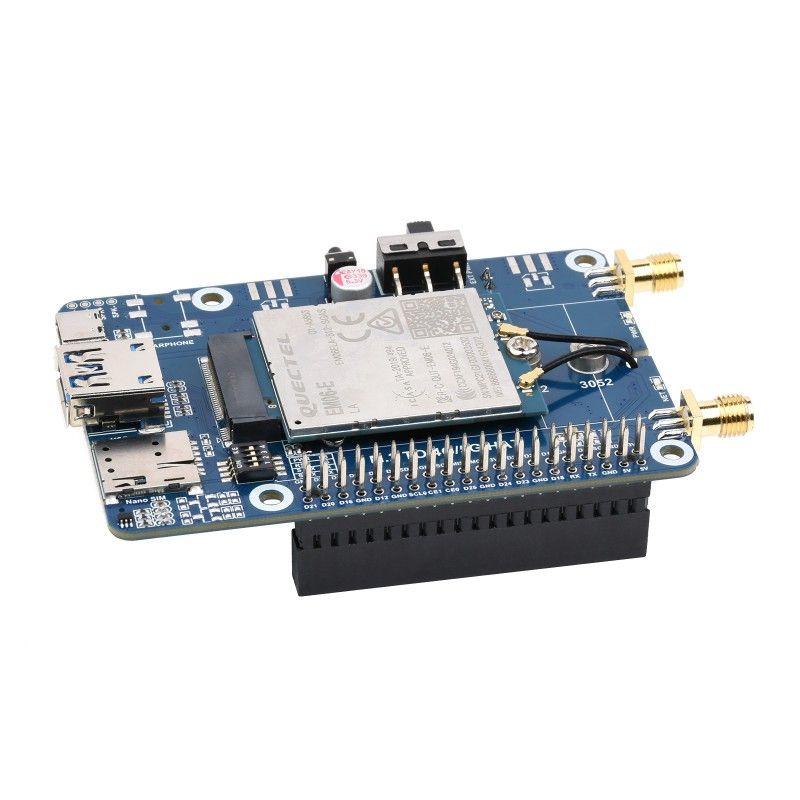

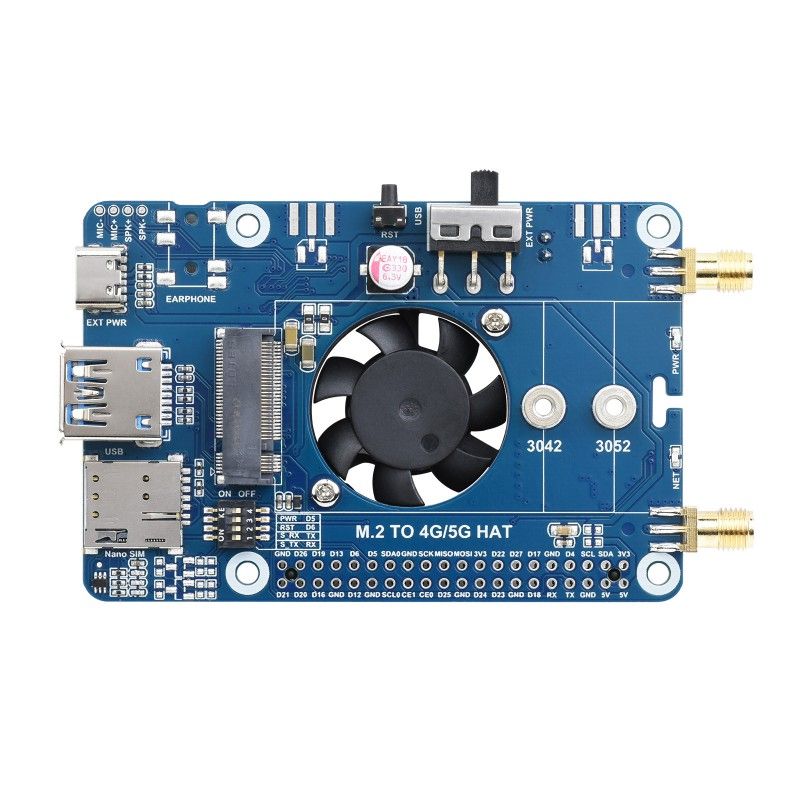

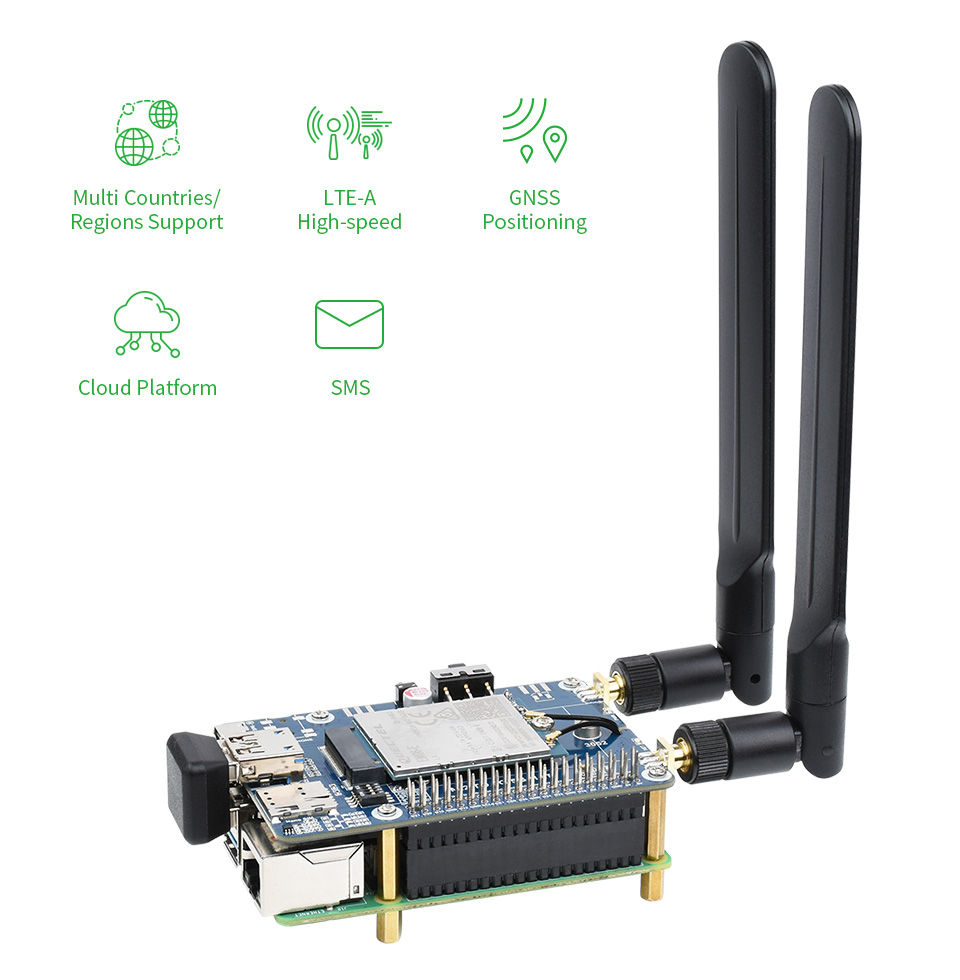

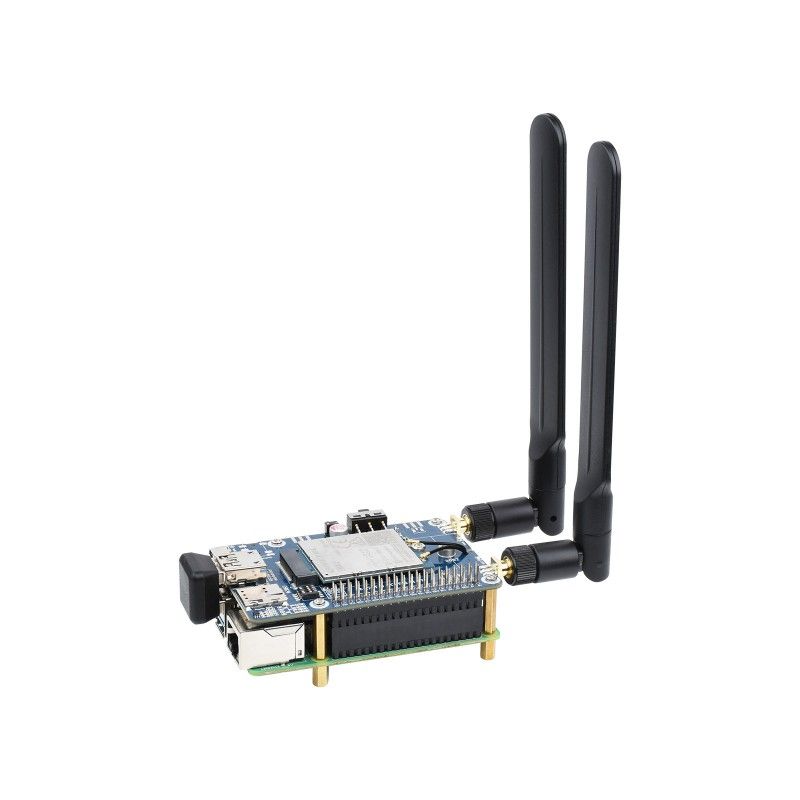

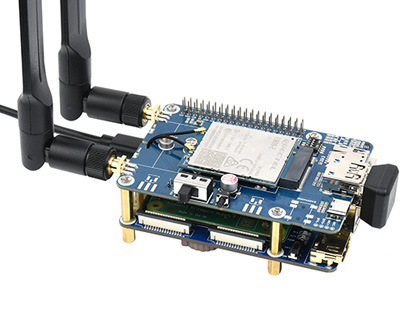

Плата расширения Raspberry Pi EM06-E LTE Cat-6 HAT (21706)

Плата расширения Raspberry Pi EM06-E LTE Cat-6 HAT (21706) предназначена для установки на одноплатный компьютер Raspberry Pi и позволяет подключаться к сети LTE со скоростью до 300 Мбит/с.

Эта плата имеет модуль EM06-E от Quectel, поддерживающий стандарты 2G, 3G, 4G и LTE Cat-6. Она содержит SIM-слот для подключения к мобильной сети и включает антенну для обеспечения лучшего приема сигнала.

Плата расширения Raspberry Pi EM06-E LTE Cat-6 HAT может быть полезна для разработчиков, нуждающихся в беспроводной связи с высокой скоростью передачи данных для своих проектов, таких как мониторинг, сбор данных, IoT-устройства и другие.

Примеры использования:

Беспроводной маршрутизатор LTE-A
В сочетании с OpenWrt превращает Raspberry Pi в беспроводной маршрутизатор LTE-A, обеспечивая точку доступа Wi-Fi для смартфонов, чтобы легко получить доступ к сети LTE-A.

Прямая трансляция LTE-A

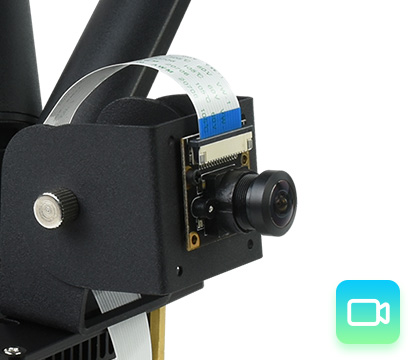

При установке дополнительной камеры он может осуществлять прямую трансляцию на веб-странице или платформе прямого эфира через видеопоток ffmpeg.

Основные особенности:

• Высокоточное GNSS-позиционирование. Работает с: GPS, GLONASS, BeiDou/Compass, Galileo, QZSS
• Интегрирует расширенные сетевые протоколы, поддерживает несколько драйверов и программного обеспечения, совместимый с разными ОС, включая Windows/Linux/Android
• Порт USB 3.1 (совместимый с USB 2.0) для подключения к ПК, хост-платы Raspberry Pi или Jetson Nano для обеспечения высокоскоростной связи LTE-A
• Стандартный слот M.2 B KEY, совместимый с разными основными модулями: серии EM06-E, EM06-J, EM06-A
• Встроенный контакт PWR и RST, активированный с помощью переключателя DIP, для подключения к внешнему вводу-выводу для включения/выключения или сброса модуля
• Встроенный разъем USB-C, активированный с помощью переключателя, для подключения автономного источника питания для модуля позволяет больше нагрузок, стабильный и гибкий источник питания.
• Переключатель включения/выключения бортового блока питания, кнопка сброса и светодиодный индикатор, легко включать/выключать модуль или контролировать рабочее состояние
• Зарезервированные интерфейсы антенны 4x SMA к IPEX с предварительно припаянными 2x разъемами для легкого использования антенн, что позволяет изменять положение антенны SMA
• Высокоэффективная схема источника питания, выходной ток до 3А

Технические характеристики модуля:

• LTE CAT 6
  • Регион / Поставщик EMEA / APAC (кроме Японии и CMCC) / Бразилия
  • Размеры модуля 42,0×30,0×2,3 (мм)
• ТЕМПЕРАТУРНЫЙ ДИАПАЗОН
  • Рабочая температура -30°C ~ +70°C
  • Температура расширения -40°C ~ +85°C
• ДИАПАЗОН ЧАСТОТ
  • LTE-FDD B1, B3, B5, B7, B8, B20, B28, B32 (получение только для B32)
  • LTE-TDD B38, B40, B41
  • 2xCA B1+B1, B5, B8, B20, B28;
  • B3+B3, B5, B7, B8, B20, B28;
  • B7+B5, B7, B8, B20, B28;
  • B20+B32 (B32 используется только для вспомогательного компонентного носителя), B38+B38, B40+B40, B41+B41
  • WCDMA B1, B3, B5, B8
  • GNSS GPS/ГЛОНАСС/BeiDou (компас)/Galileo/QZSS
• СКОРОСТЬ ДАННЫХ
  • LTE-FDD 300 Мбит/с (DL)/50 Мбит/с (UL)
  • LTE-TDD 226 Мбит/с (DL)/28 Мбит/с (UL)
  • DC-HSPA+ 42 Мбит/с (DL) / 5,76 Мбит/с (UL)
  • WCDMA 384 Кбит/с (DL)/384 Кбит/с (UL)

Примеры подключения:

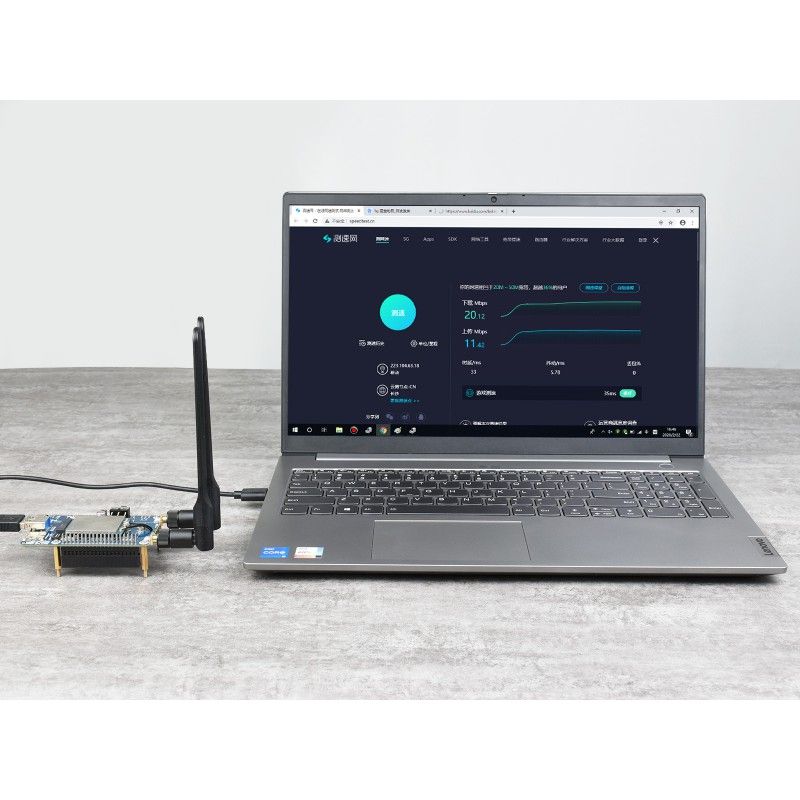

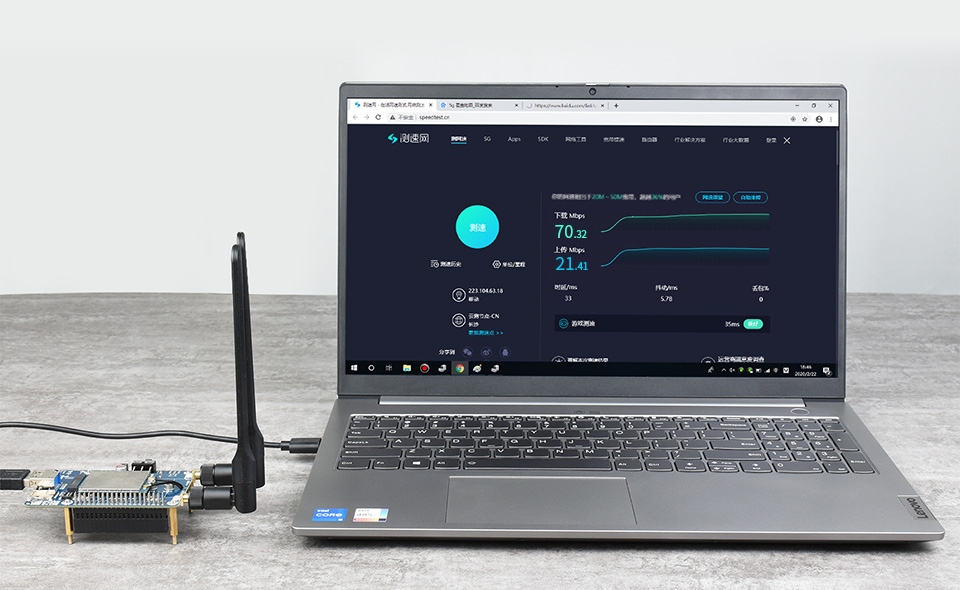

Для ПК из Windows или серии Jetson Nano используйте кабель USB.
Для Raspberry Pi 4B/3B+ или CM4-IO-BASE-A/B используйте специальный USB-адаптер.

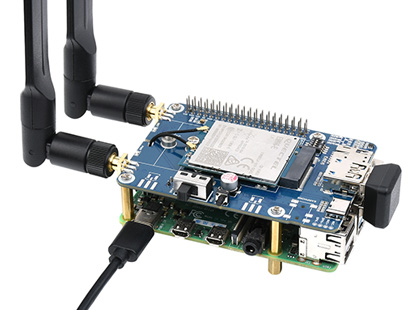

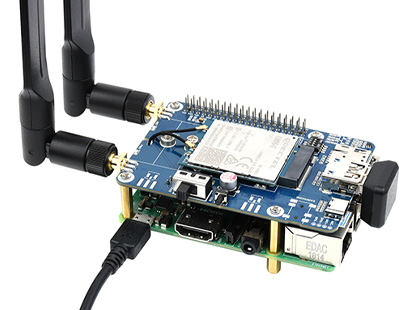

подключение к Raspberry Pi 4B

подключение к Raspberry Pi 3B+

подключение к CM4 IO Base

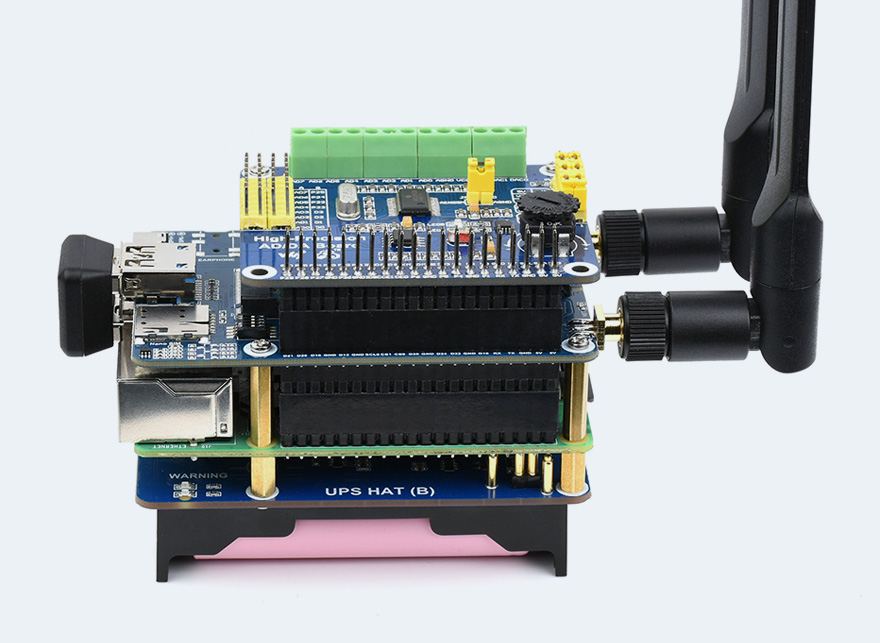

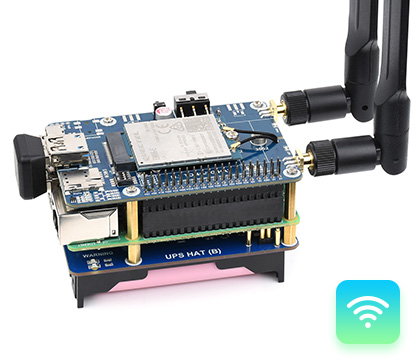

Стандартный 40-контактный разъем Raspberry Pi GPIO: совместим с серией Raspberry Pi и Jetson Nano, стекированный дизайн для большего количества плат

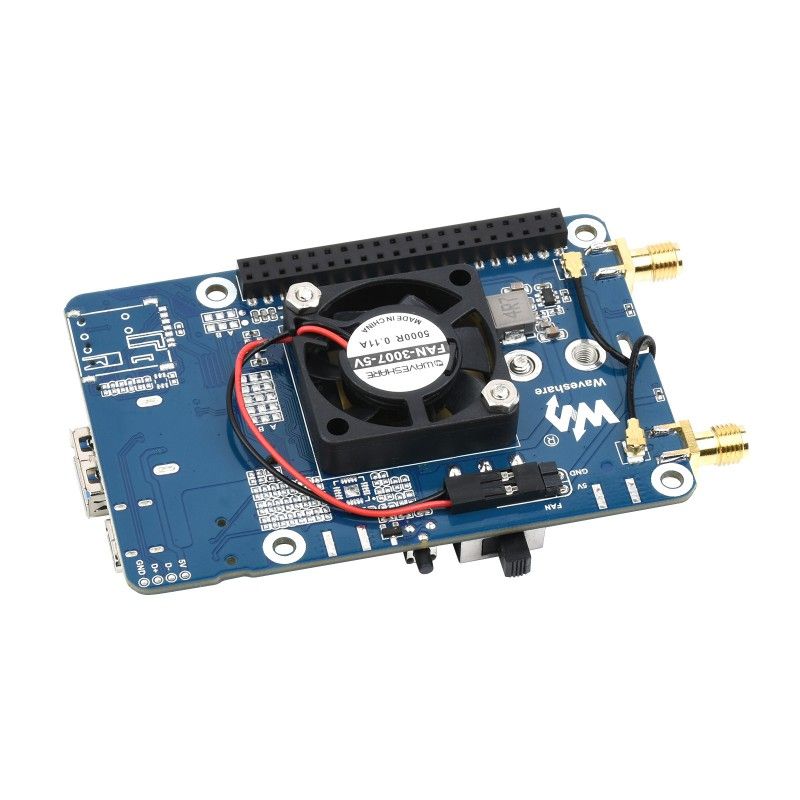

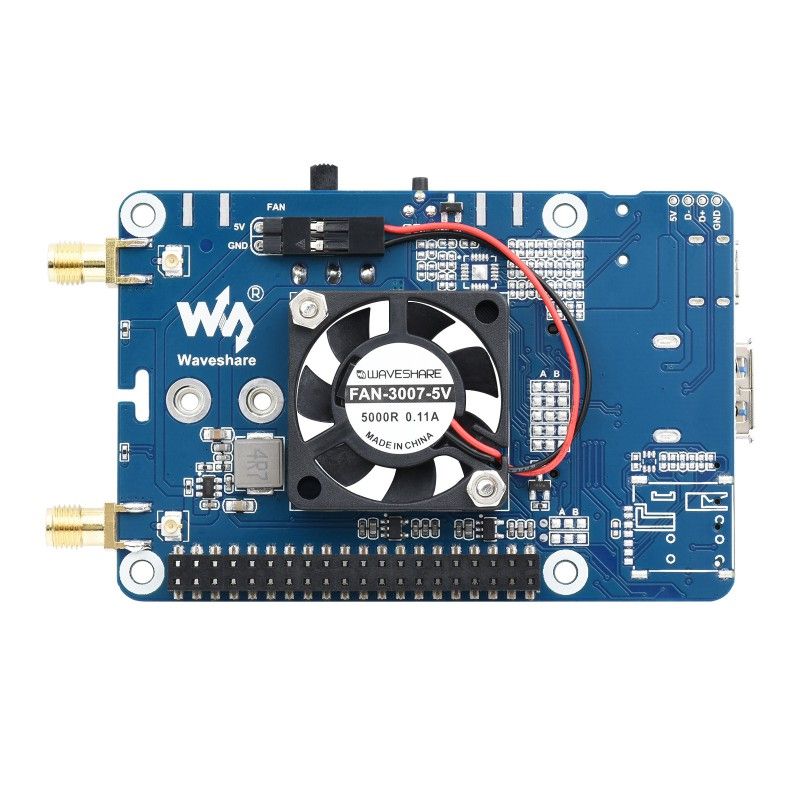

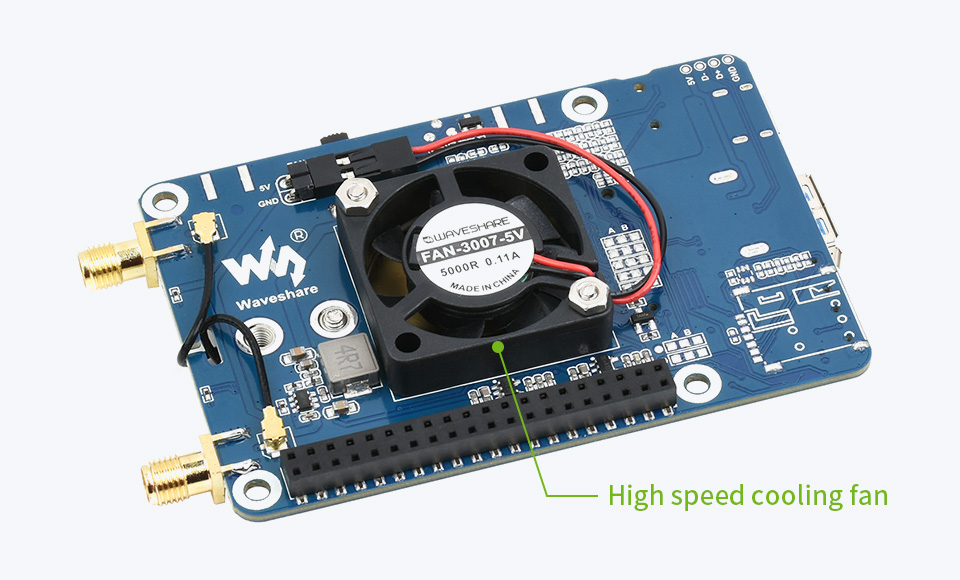

Высокоскоростной охлаждающий вентилятор: лучшее рассеяние тепла как для Raspberry Pi, так и для модуля LTE-A

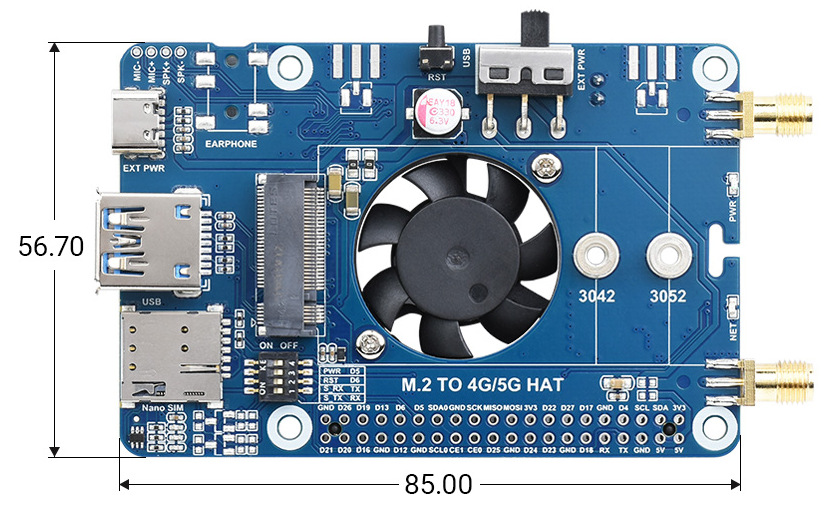

Габаритные размеры: 57мм х 85мм

Wiki: EM06-E_LTE_Cat-6_HAT

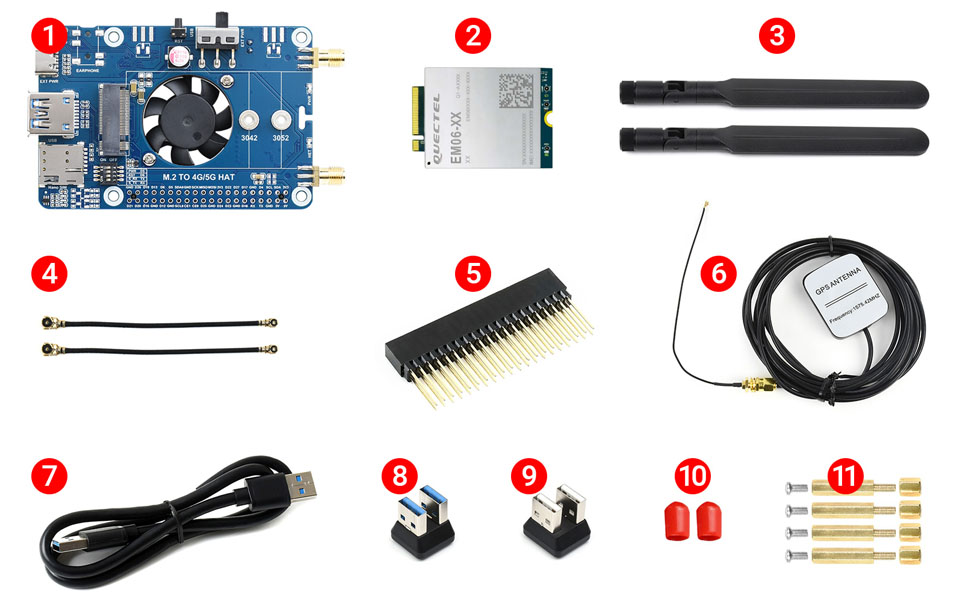

Комплект поставки:

1. M.2 ДО 4G/5G HAT x1
2. EM06-E x1
3. Антенна 2шт х1
4. Адаптерный кабель IPEX 2шт x1
5. 2*20PIN контактный разъем x1
6. Пассивная GPS антенна x1
7. Двойной кабель USB3.0 x1
8. Адаптер USB3.0 x1
9. Адаптер USB2.0 x1
10. Защитный колпачок SMA 2шт х1
11. Пакет винтов х1 шт

Вес: 0,204 кг
