Плата расширения Raspberry Pi Current/Power Monitor HAT (17539)

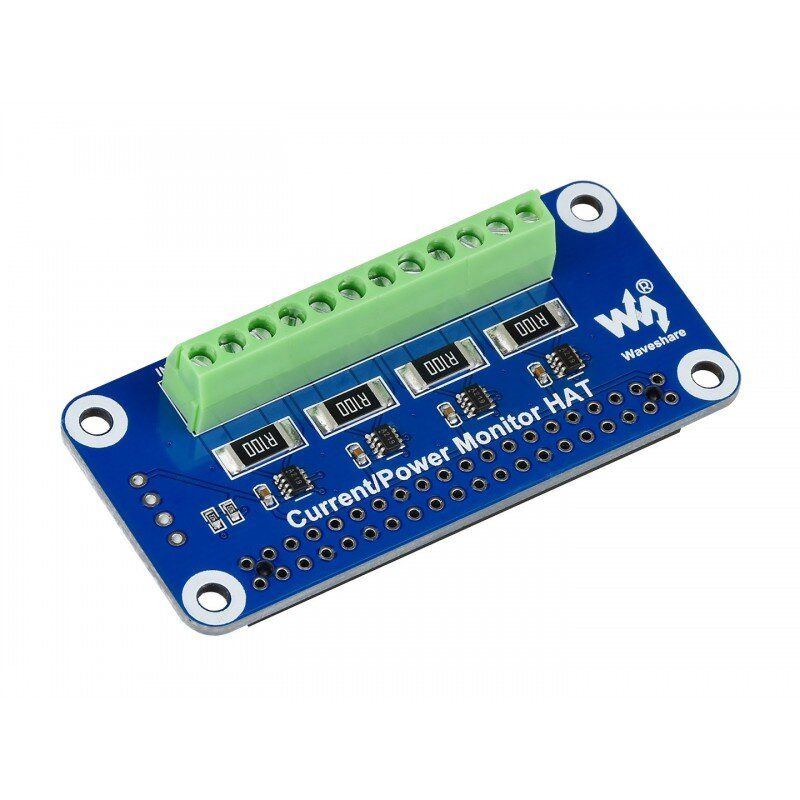

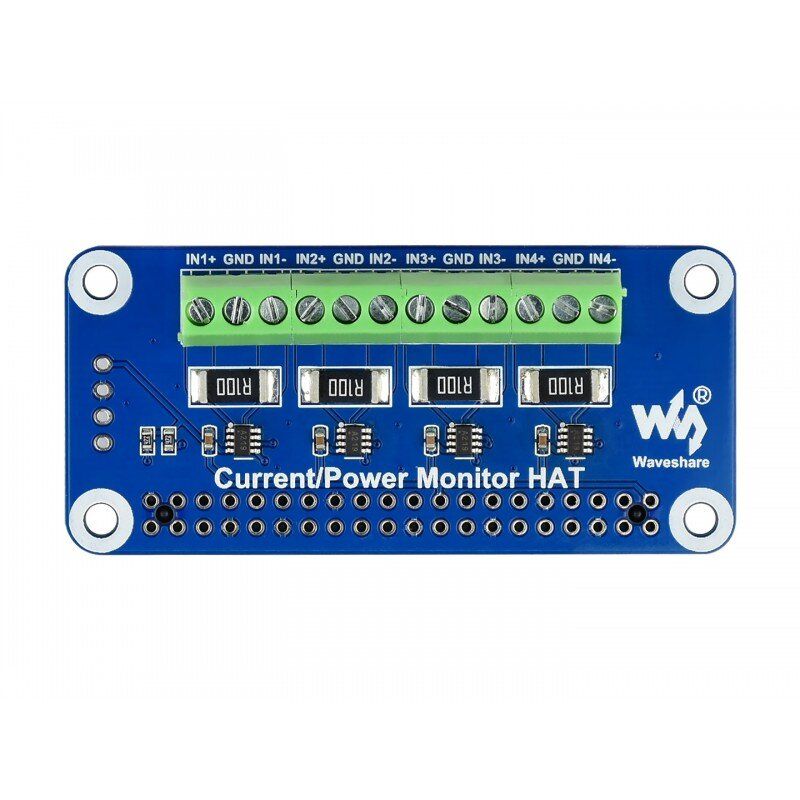

Плата расширения Raspberry Pi Current/Power Monitor HAT (17539) - это 4-канальный монитор тока и мощности, разработанный для Raspberry Pi. Через интерфейс I2C или SMBus легко контролировать ток, напряжение и потребляемую мощность каждого канала, а также напряжение между обеими сторонами резистора дискретизации.

Особенности:

• Стандартный разъём Raspberry Pi 40PIN GPIO, поддерживает платы серии Raspberry Pi
• 4-канальный мониторинг через интерфейс I2C / SMBus
• Встроенный резистор для выборки 0,1 Ом 1%, позволяет измерять ток в двух направлениях до 3,2 А
• Встроенный 12-разрядный АЦП, поддерживает многократное последовательное преобразование, диапазон измерения напряжения 0 ~ 26 В
• Напрямую измеряет и выводит измеренное значения мощности через дополнительный многократный регистр

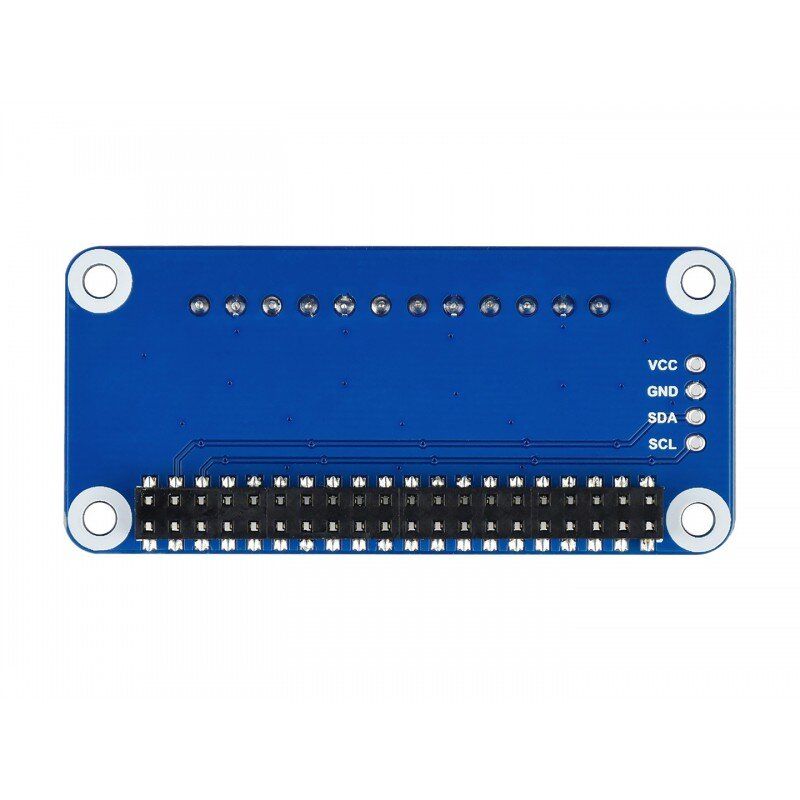

• I2C управляющие контакты для соединения с другими хост-платами
• Поставляется с ресурсами для разработки и руководством (примеры для Raspberry Pi / Arduino / STM32)

Характеристики:

Рабочее напряжение: 3,3 В / 5 В
Интерфейс управления: I2C / SMBus
Резистор выборки: 0,1 Ом 1%
Диапазон напряжения: 0 ~ 26 В
Диапазон тока: ± 3.2A
Разрешение: 0,8 мА (диапазон ± 3,2 А) или 0,1 мА (диапазон ± 400 мА)
Размер: 65мм х 30мм
Диаметр монтажного отверстия: 3,0 мм

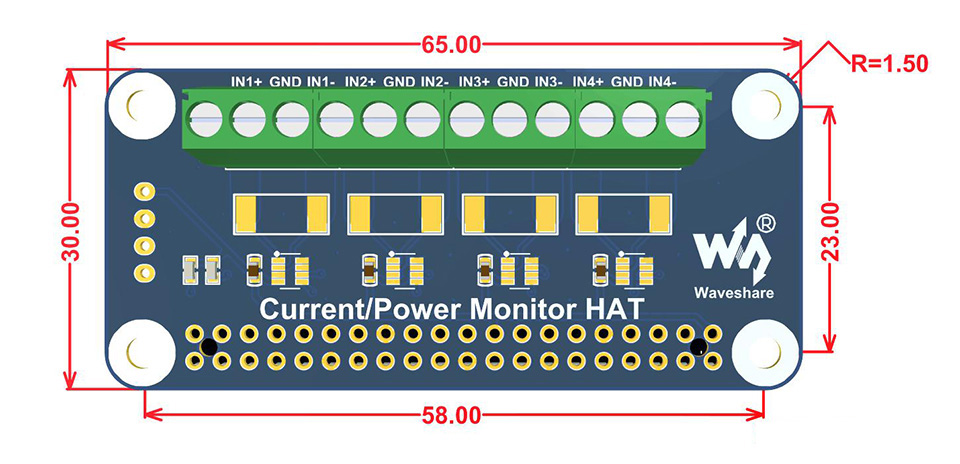

Габаритные размеры (в мм):

Информация для разработчиков: waveshare.com/wiki/Current/Power_Monitor_HAT

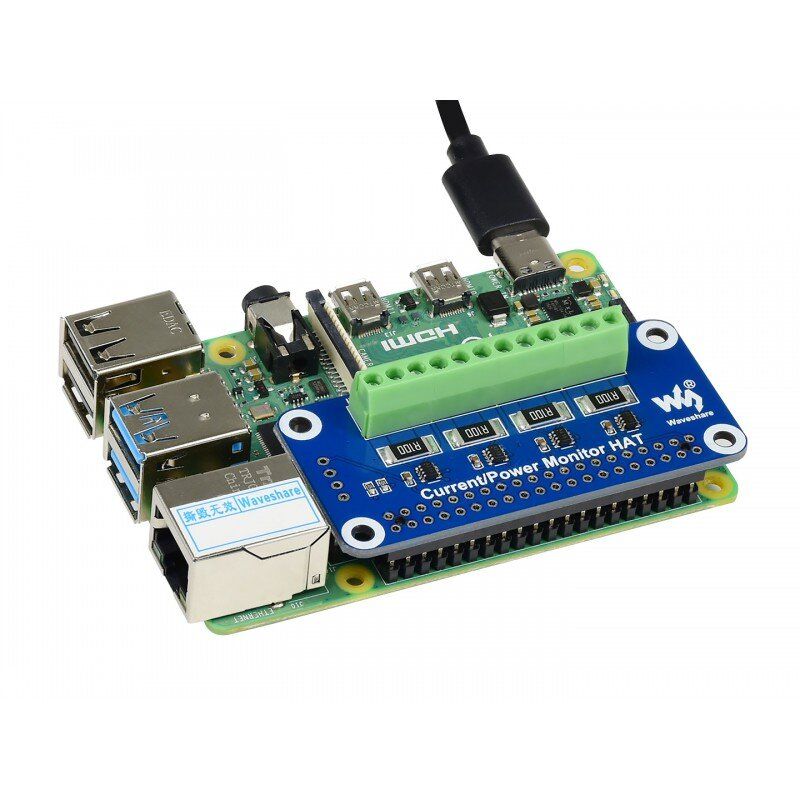

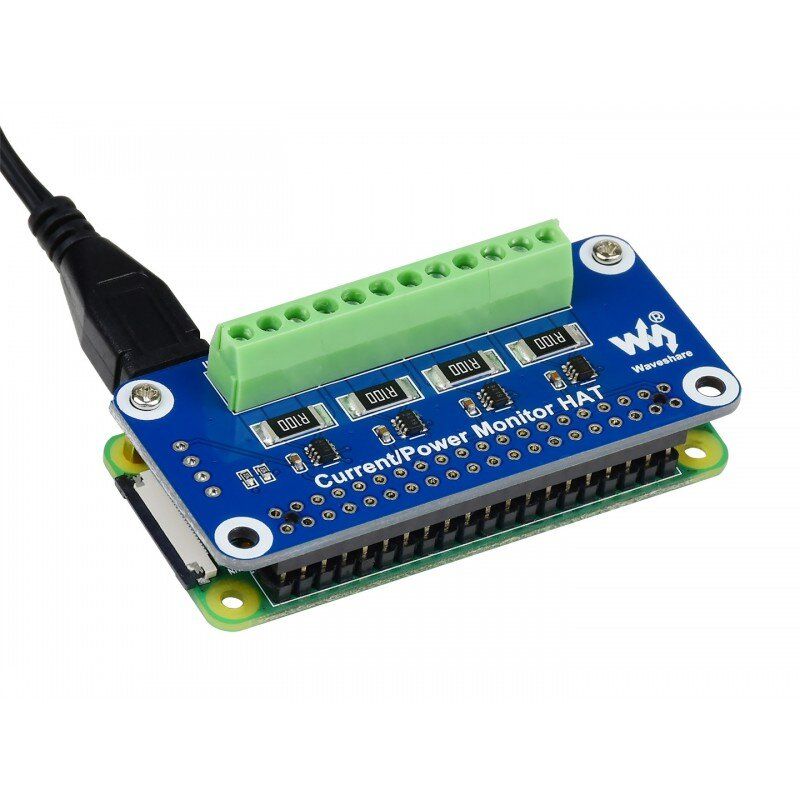

Примечание: Raspberry Pi на фотографиях в комплект поставки НЕ входит.

В комплект поставки включено:

1. Плата расширения Current/Power Monitor HAT x1
2. 2x20PIN разъём x1
3. RPi набор крепежа (2шт.) x1

1. 2. 3.

Вес: 0,02кг
