Плата расширения Raspberry Pi A7670E Cat-1/GNSS HAT (26631)

Плата расширения A7670E Cat-1/GNSS HAT - это расширительный модуль, предназначенный для использования с Raspberry Pi. Он базируется на модуле A7670E и оказывает поддержку LTE Cat-1/2G для обеспечения связи по сети мобильной связи, а также GNSS (глобальная навигационная система) для позиционирования и навигации. Это мощный и удобный инструмент для разработчиков, позволяющий легко и быстро интегрировать возможности мобильной связи и навигации в ваши проекты на основе Raspberry Pi.

Основные особенности:

• Модуль обеспечивает поддержку LTE Cat-1 и 2G сетей для передачи данных через мобильную связь на скорости до 10Mbps (загрузка данных) и 5Mbps (отправка данных). Это позволяет обеспечить быструю и надежную коммуникацию даже в отдаленных или плохих условиях приема сигнала.
• Модуль также оснащен поддержкой глобальной навигационной системы (GNSS), которая включает GPS, GLONASS и другие спутниковые системы для точного позиционирования и навигации.
• Эта плата разработана специально для использования с Raspberry Pi, являющейся опцией для расширения возможностей этого одноплатного компьютера.
• Модуль имеет простой механизм подключения к Raspberry Pi с помощью Pi 40PIN GPIO разъема, позволяющий быстро и легко установить его без необходимости специальных инструментов или навыков, поддерживающий платы серии Raspberry Pi.
• Эта плата идеально подходит для разработки проектов IoT, требующих связи через мобильные сети, такие как удаленные мониторинговые системы, системы отслеживания, мониторинга транспорта и многое другое.
• Поддерживает протоколы, включая TCP/IP, HTTP(s), MQTT(s), FTP(s) и SSL
• Поддерживает коммутируемый доступ, телефонный звонок, SMS
• Поддерживает позиционирование базовой станции LBS, он может получить информацию о примерном местонахождении через мобильную сеть
• Поддерживает позиционирование GPS, BeiDou, ГЛОНАСС
• Имеет функцию TTS (синтез речи), тексты на китайском/английском языке можно превращать в произнесенные слова
• Имеет встроенный интерфейс USB для тестирования AT-команд, сетевой связи и т.д.
• Имеет встроенный аудиоразъем для записи звука, телефонных звонков, прослушивания результирующего языка TTS и т.д.
• Имеет разрывные контакты управления, обычно используемые на модуле A7670E, упрощающие подключение к главным платам, таким как Arduino/STM32
• Имеет слот для SIM-карты, поддерживает SIM-карту 1,8 В/3В.
• Имеет 2 светодиодные индикаторы, позволяющие легко контролировать рабочее состояние.
• Поставляется с ресурсами для разработки и пособия (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)

Технические характеристики:

ДИАПАЗОН ЧАСТОТ

• LTE: Cat-1 LTE-FDD: B1, B3, B5, B7, B8, B20
• 2G: GSM/GPRS/EDGE: 900/1800 МГц
• GNSS: GPS, BeiDou, ГЛОНАСС

SMS И АУДИО

• Поддерживаемые типы SMS: MT, MO, CB, Text, PDU
• Хранение: USIM-карта (CB не удалось сохранить на SIM-карте)
• Аудиофункция Стандартный аудиоразъем 3,5 мм для аудиовхода/выхода

ДРУГОЕ

• Источник питания: 5 В (через USB-порт или 5-вольтовый разъем), 3,7 ~ 4,2 В (через разъем VBAT, поддерживает питание от литий-ионного аккумулятора 3,7 В)
• Рабочее напряжение: 3,3В
• Размеры: 65×30,5 мм

Совместим с платами серии Raspberry Pi

Коммутируемый доступ в Windows/Linux
LTE Cat-1: до 5 Мбит/с (отправка) / до 10 Мбит/с (прием)
EDGE: до 236,8 Кбит/с (отправка/прием)
GPRS: до 85,6 Кбит/с (отправка/прием)

Облачная связь
Поддерживает протоколы связи, включая TCP/IP, HTTP(S), MQTT(S), FTP(S) и SSL

Поддержка телефонных звонков и SMS
Совершение телефонных звонков или отправка SMS с помощью AT-команд со встроенным аудиоразъемом

Распиновка:

Пример применения
Предоставляет несколько сетевых демонстраций из Waveshare.Cloud, используя легкий протокол MQTT для достижения службы визуализации данных

Поддержка Waveshare.Cloud
Предоставляет учебник и демонстрацию для быстрого запуска интеллектуальных решений IoT с широкоэкранным дисплеем визуализации данных для различных сценариев применения

Разумные садовые решения:
A7670E Cat-1/GNSS HAT может сообщать различные данные датчиков сада через MQTT для дистанционного управления Включением/ВЫКЛЮЧЕНИЕМ устройства, орошением, внесением удобрений и т.д.

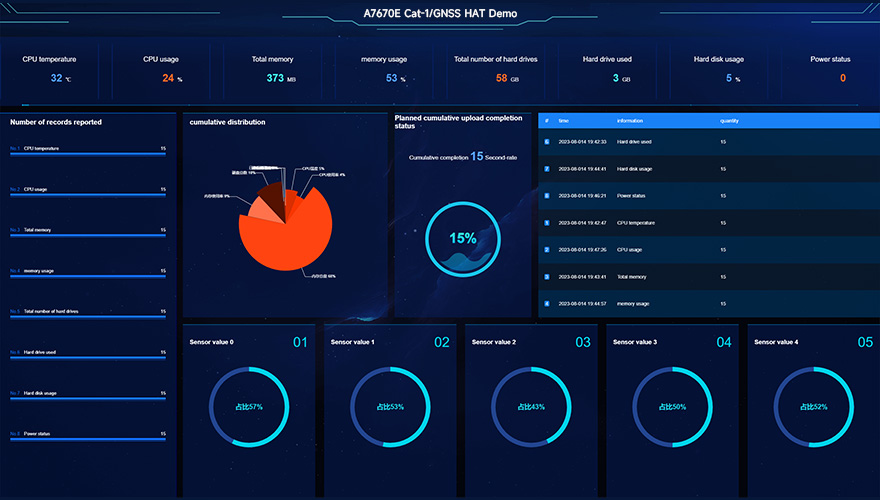

Облачный мониторинг производительности сервера:
A7670E Cat-1/GNSS HAT может сообщать разные параметры производительности сервера Raspberry Pi через MQTT и контролировать состояние работы в режиме реального времени через облачную платформу.

IoT GPS мобильное позиционирование:
A7670E Cat-1/GNSS HAT может регулярно сообщать данные модуля позиционирования GPS через MQTT для реализации мобильного обнаружения, позиционирования животных или устройств и отслеживания и т.д.

Габаритные размеры: 30,5 мм х 65 мм

WIKI: www.waveshare.com/wiki/A7670E_Cat-1/GNSS_HAT

Вес: 0.116 кг

Комплект поставки:

1. A7670E Cat-1/GNSS HAT x1
2. Кабель USB-A - USB-C x1
3. FPC антенна x1
4. GPS антенна x1
5. Пакет винтов х1 шт
